Technik
Antrieb, Steuerung, Anker, Schiffsschraube, Anoden
Gerät
Schiffsmotor Baujahr 2024
Treibstoff Diesel
Motorenkühlung

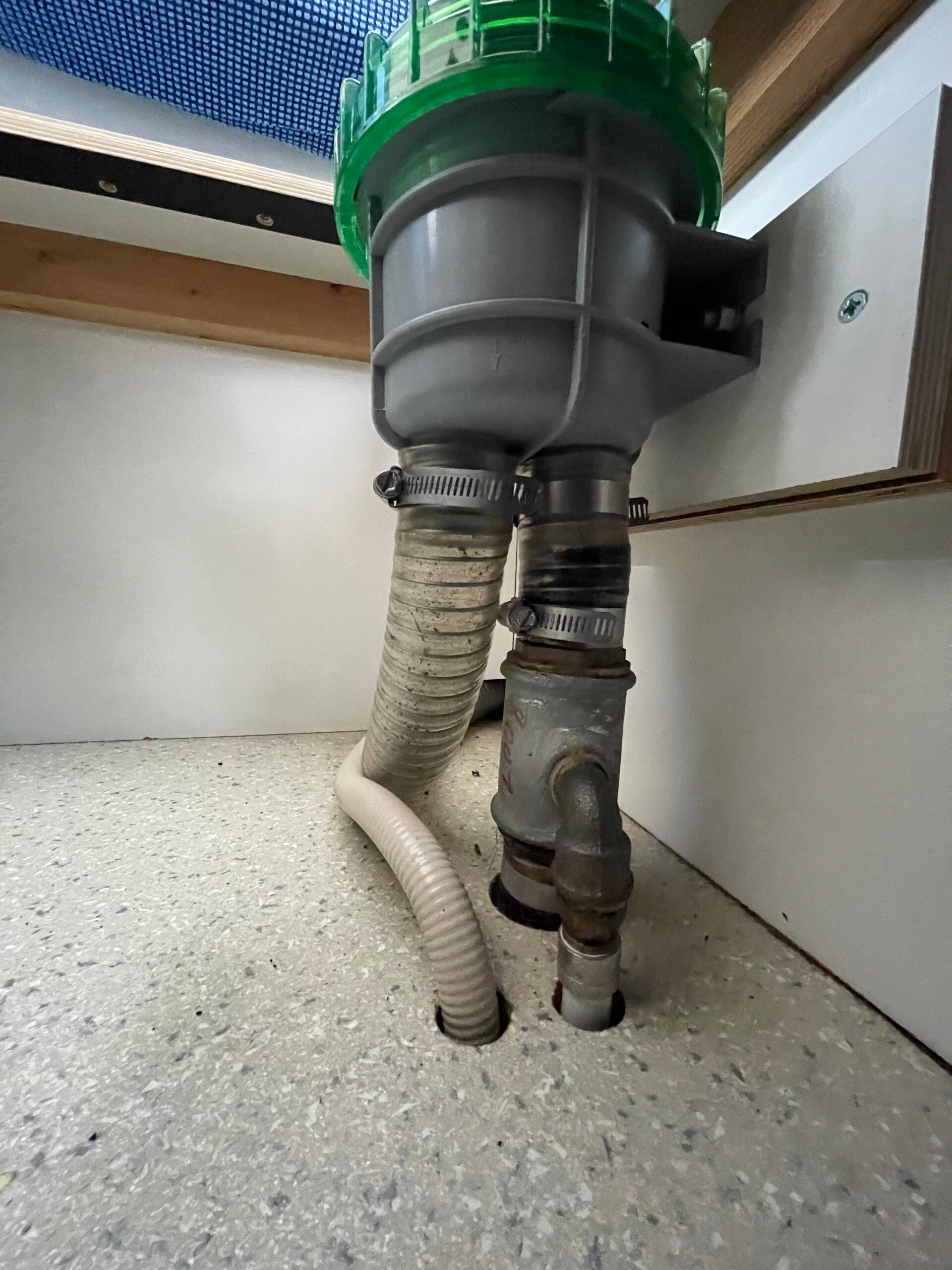

Seewasserfilter
Getriebe

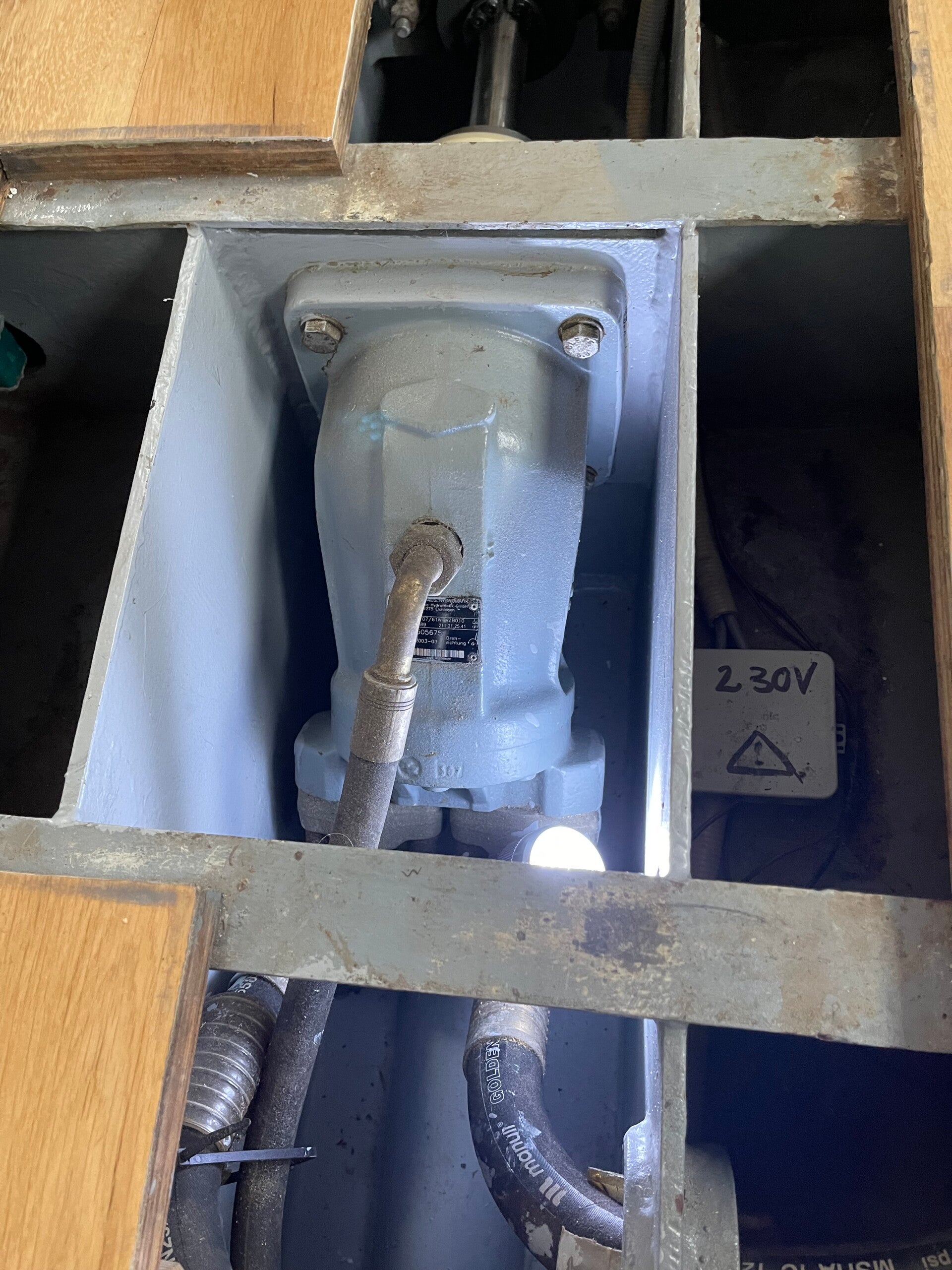

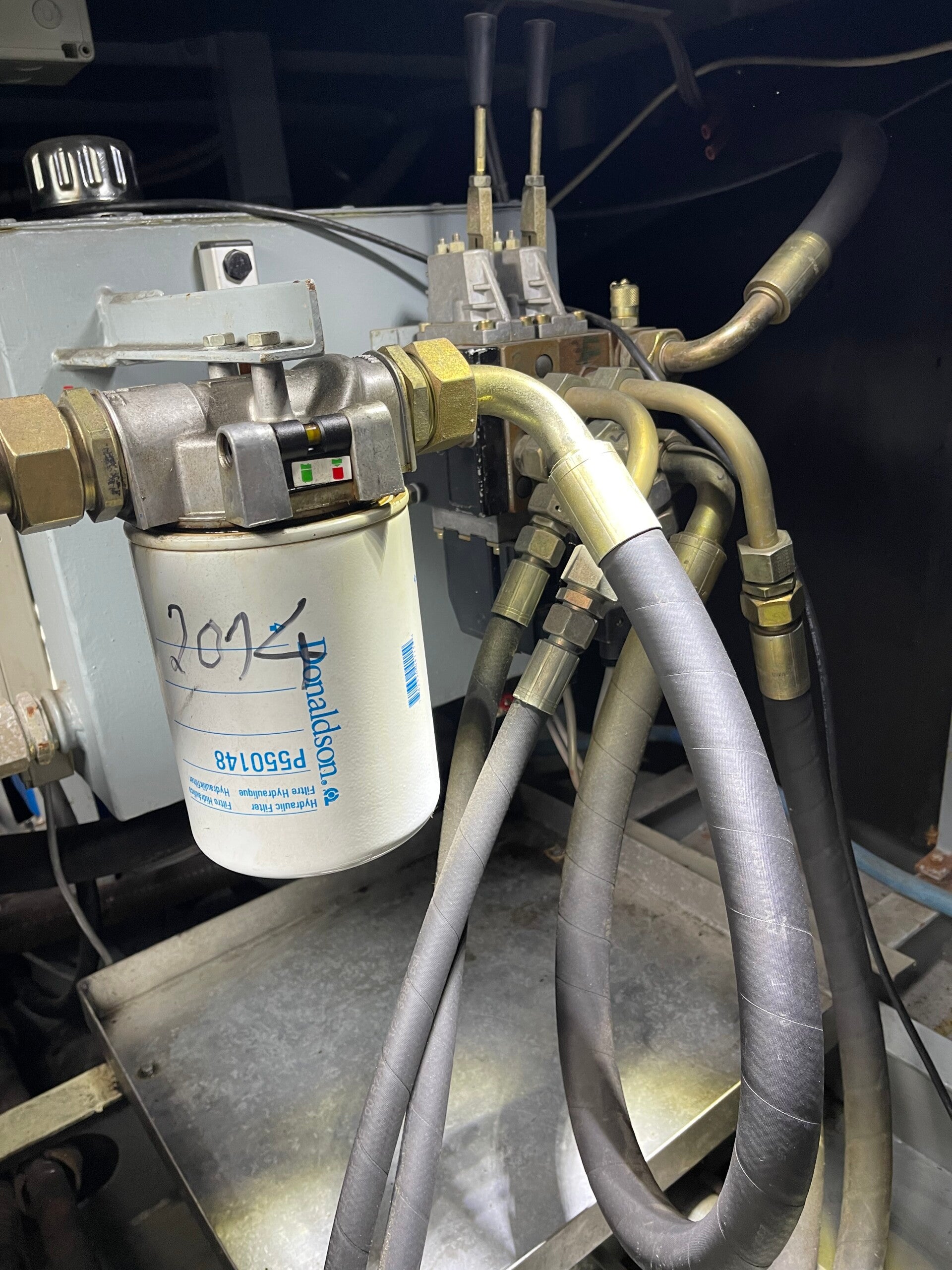

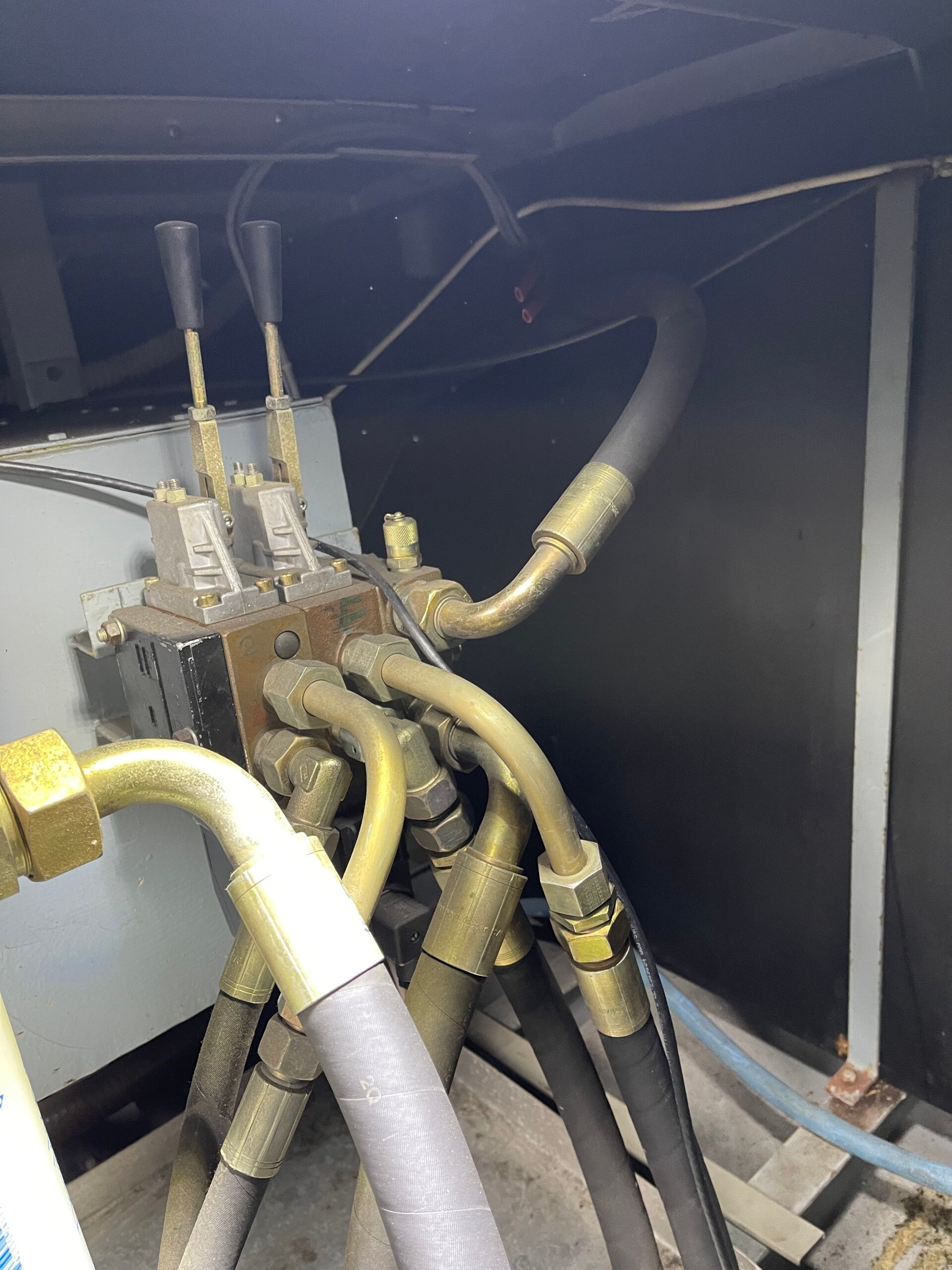

Hydromotor
Schiffsschraube links drehend

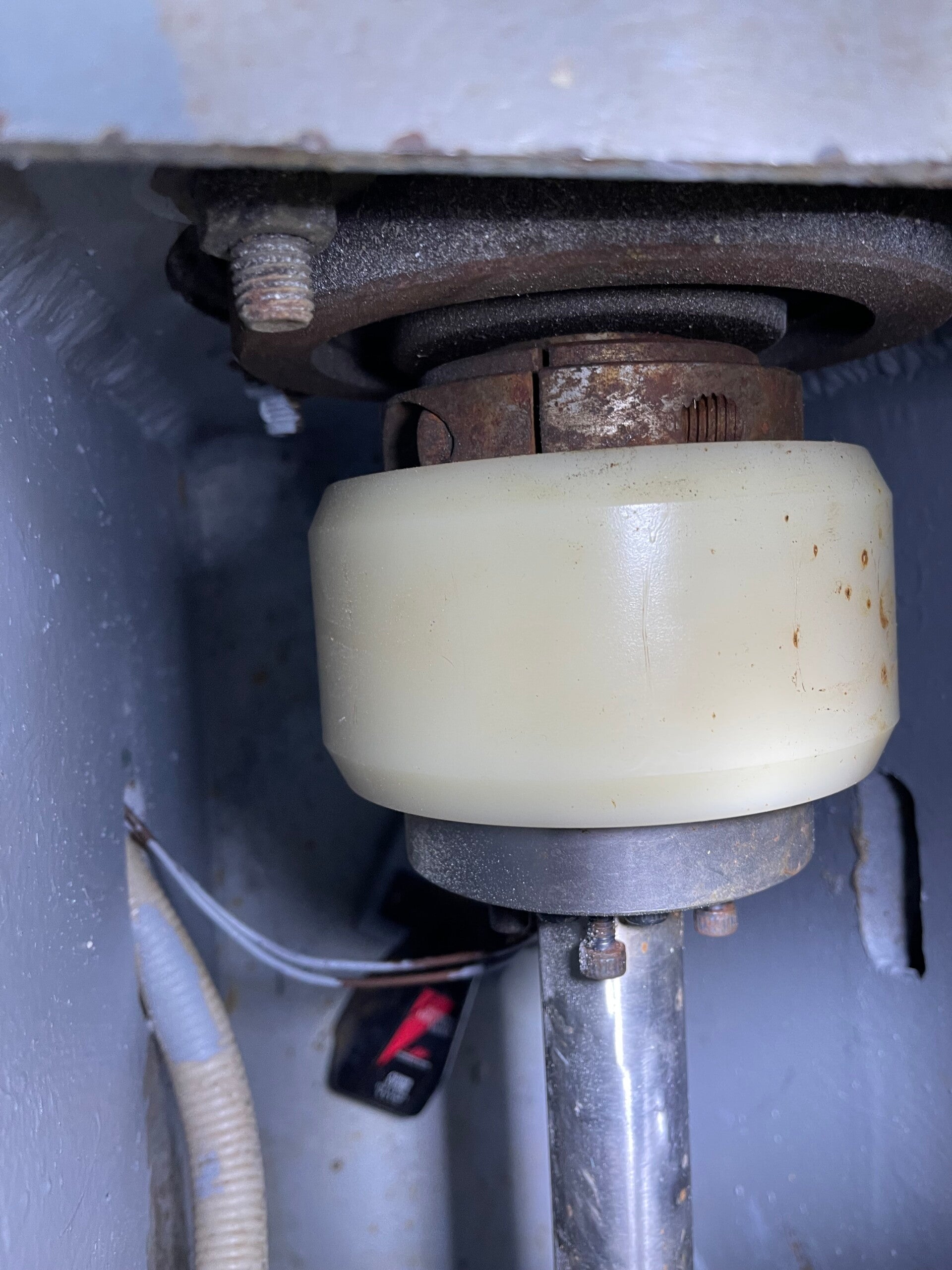

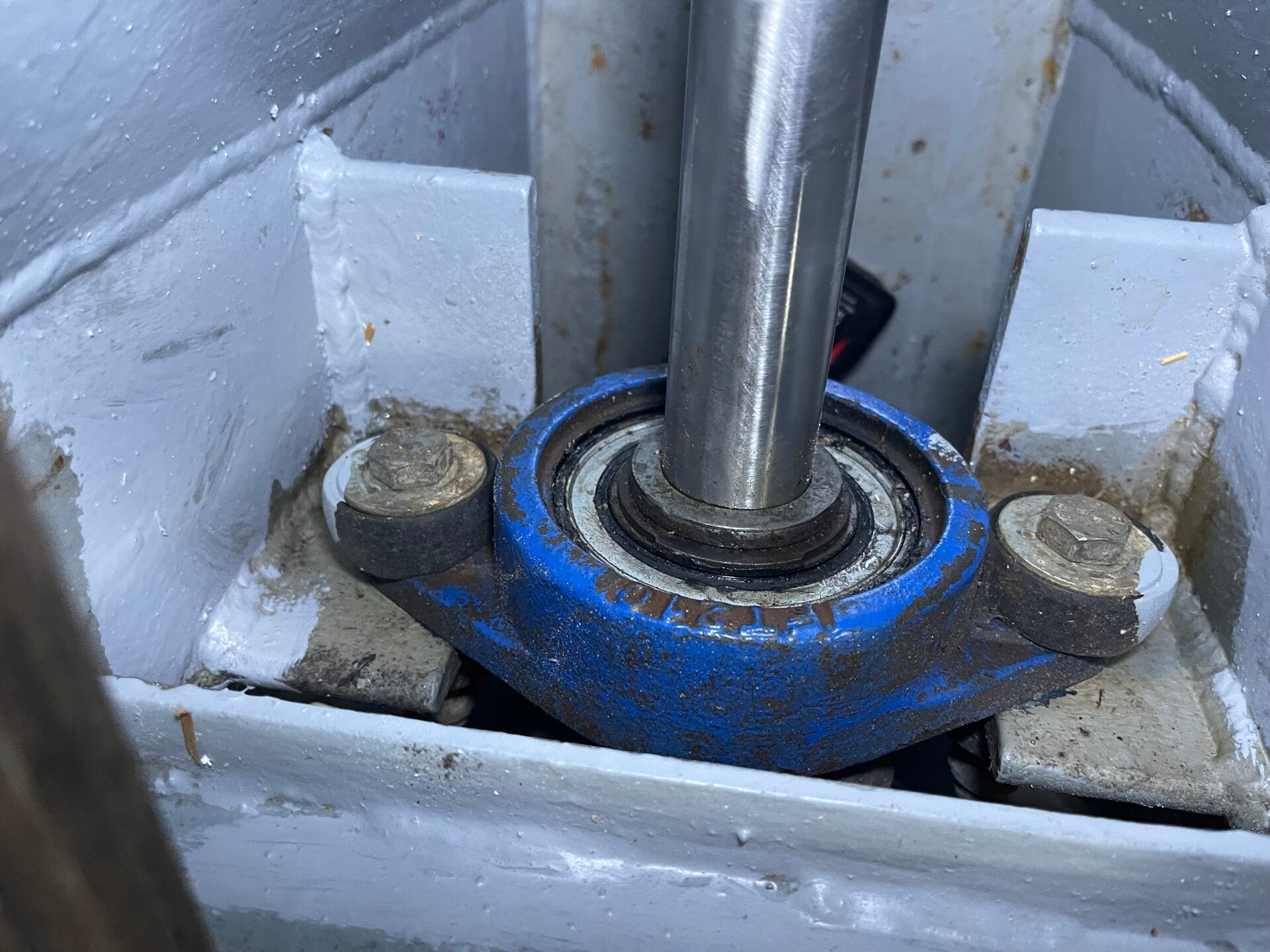

Ruderanlage

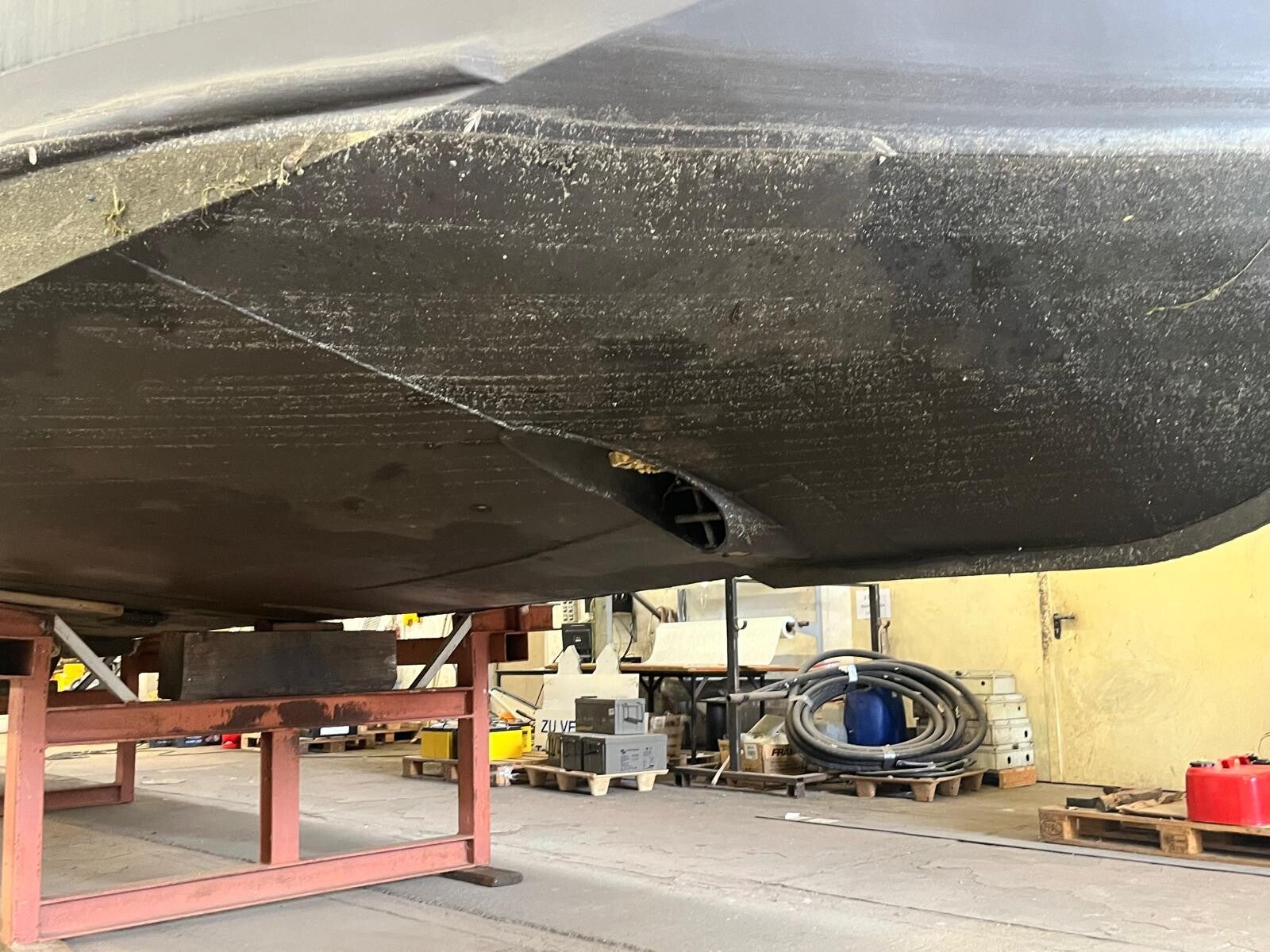

Bugstrahlruder
Ankerantrieb
Anker

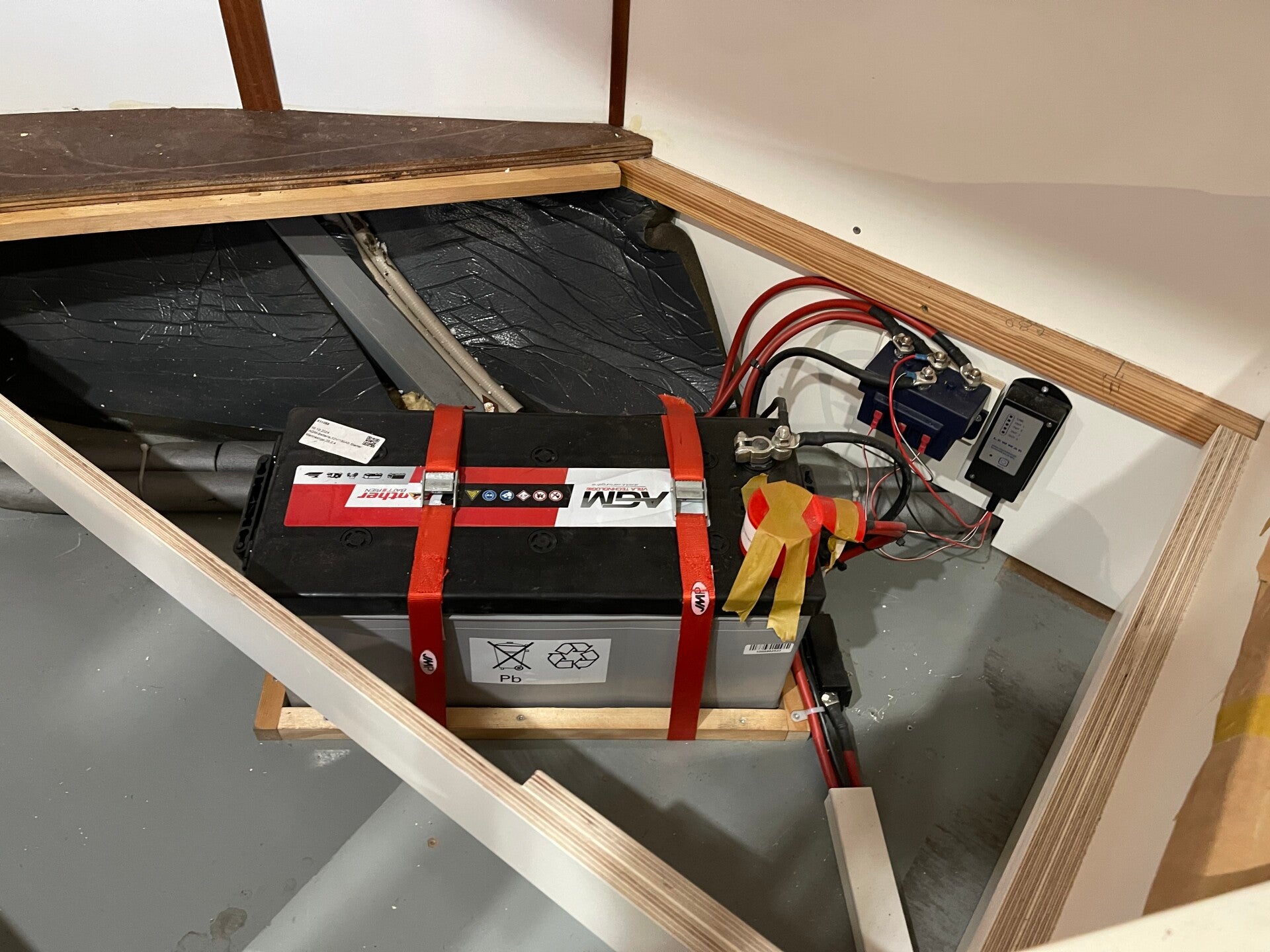

Ankerbatterie mit Schaltrelais
Hauptschalter
Fernbedienung
Opfer-Anoden
Spezifikation

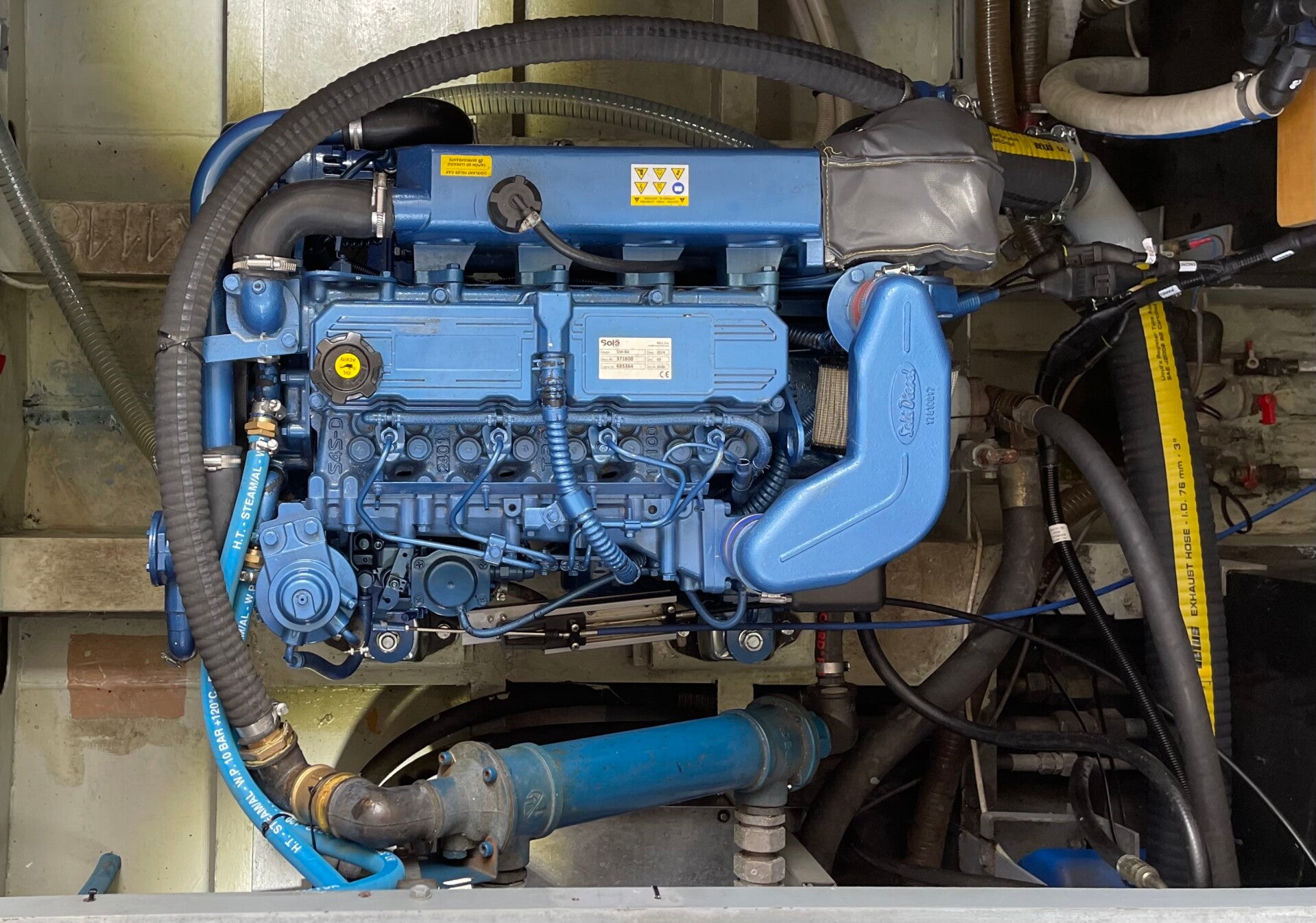

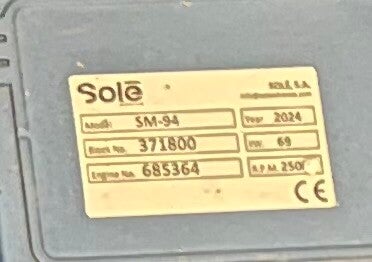

Solé Turbo Diesel SM-94 4-Zylinder 3.3L 95PS/69KW
Basismotor von Mitsubishi Nr.685364
Kühlmittelpumpe Ansaugung Salz-, oder Süsswasser
Typ:
Hydr. Wendegetriebe TM345 2.00

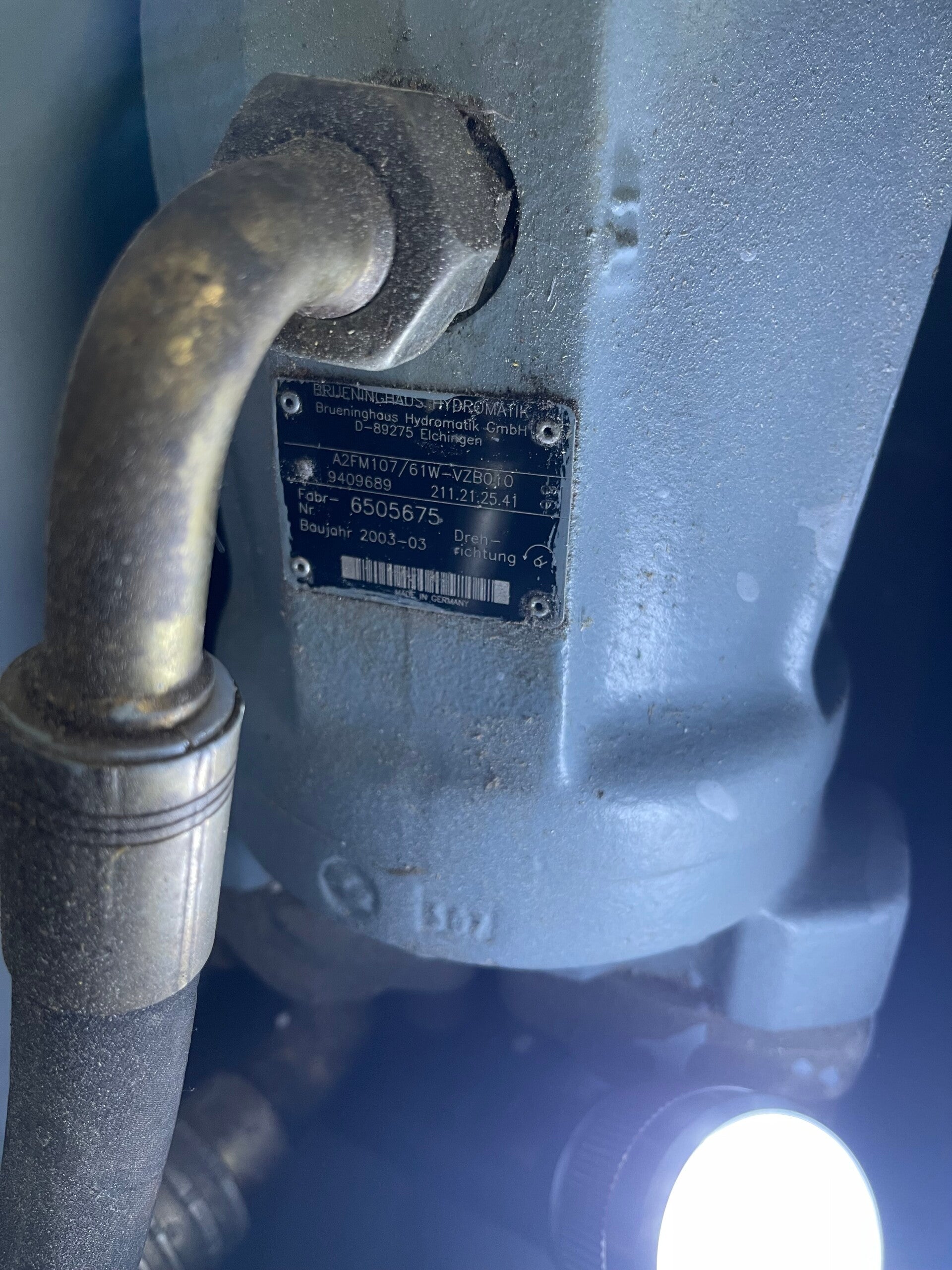

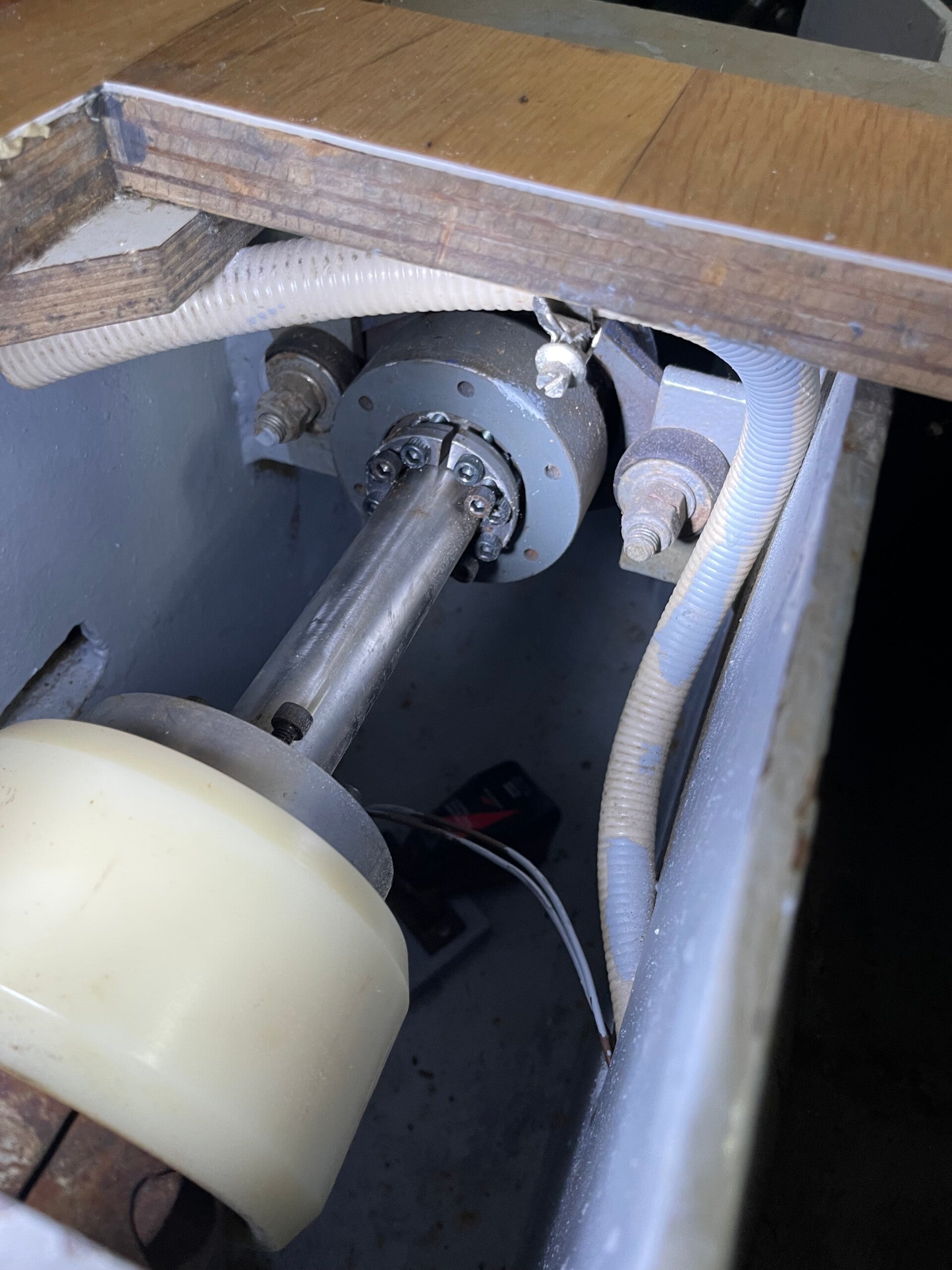

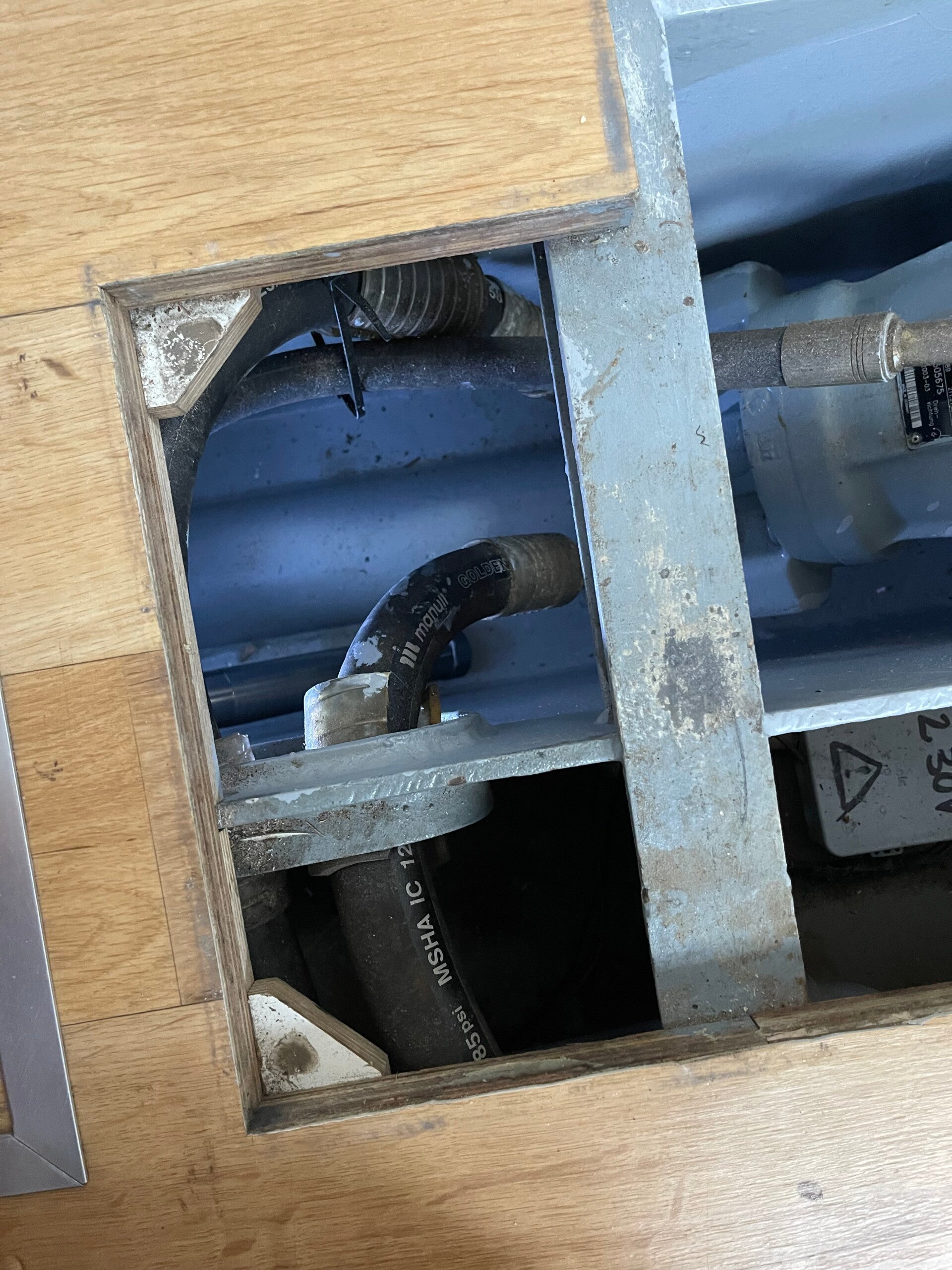

Hydraulikmotor für den Wellenantrieb
Michigan Goldline 469 4-Blatt 23x18LH (Jahrgang 2025)
Hydraulisch
Hydr.-Bugstrahlruder ca.5KW
Kobra 1000W/12V
Patentanker mit 25m Ankerkette
Wartungsfreie AGM Batterie 140AH
Unterbruch der Stromversorgung
Fernbedienung mit 2 Stk Batterien AA
Aluminiumanoden 80mm für Süss-, und Salzwasser
Wo plaziert
Technikraum
580L Tank, quer im Heckbereich
Am Motor angebaut
Technikraum
Am Motor angebaut
Im Kiel, Bodendeckel im Heckzimmer

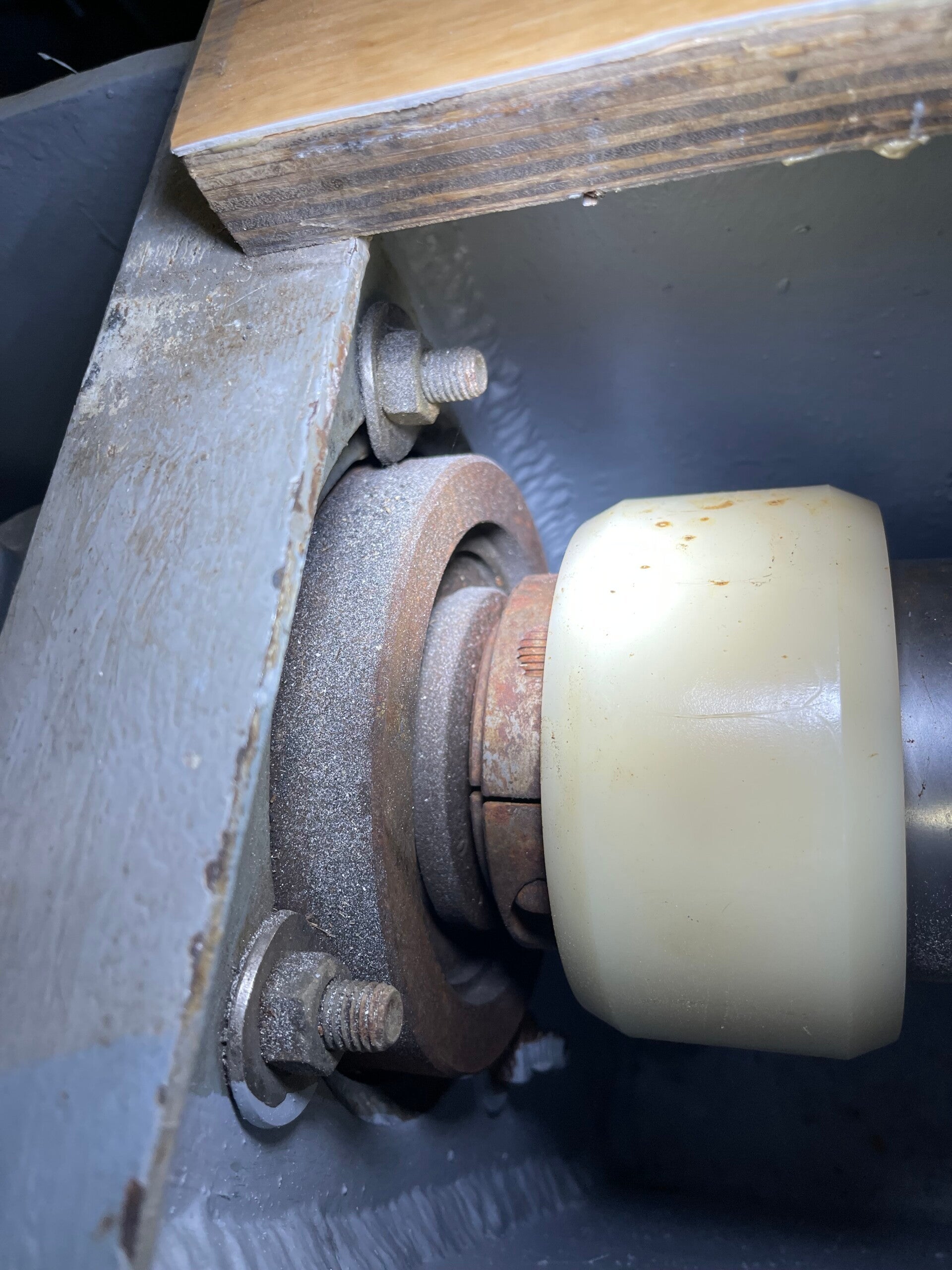

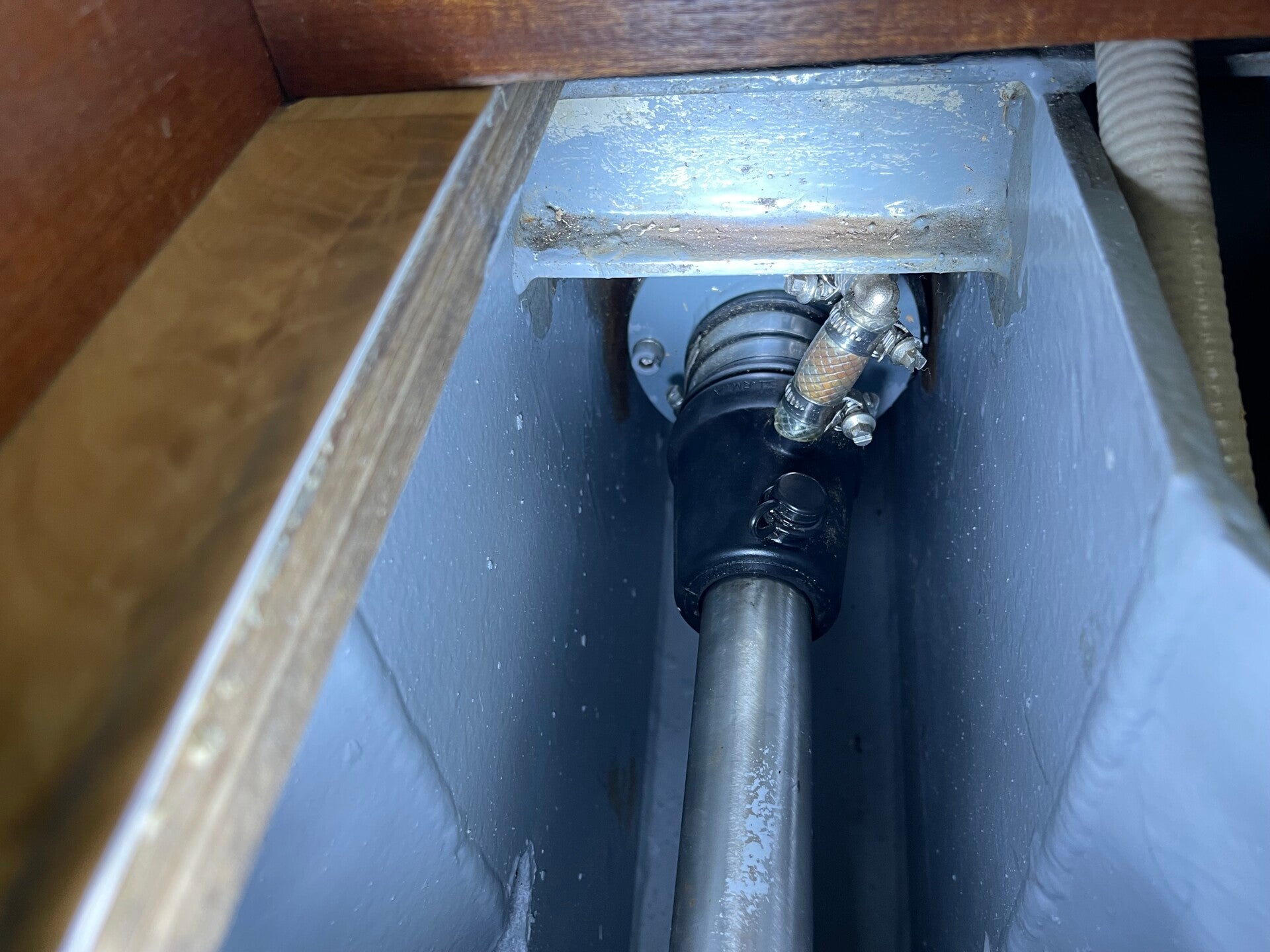

An der Antriebswelle
Technikraum
Am Rumpf im Bug
Im Bug , Backbordseitig
Im Bug, im Kettenkasten
Im Bugzimmer unter dem Bett
Im Bugzimmer. Kleiner Kasten Steuerbordseitig
Beim Steuerstand neben der Türe Backbord
Am Stahlrumpf Aussen
Elektro, Heizen, Kühlen
Gerät
1 Stk Landstrom Einspeisung
1 Stk Lichtmaschine
1 Stk Inverter
1 Stk Ladekontrolle
4 Stk Solarpanal
1 Stk Laderegler
1 Stk Wechselstromgenerator
2Stk Scheinwerfer
Bootslichter
1 Stk Doppelhorn
2 Stk Verbraucherbatterien
1 Stk Starterbatterie
1 Stk Ankerbatterie

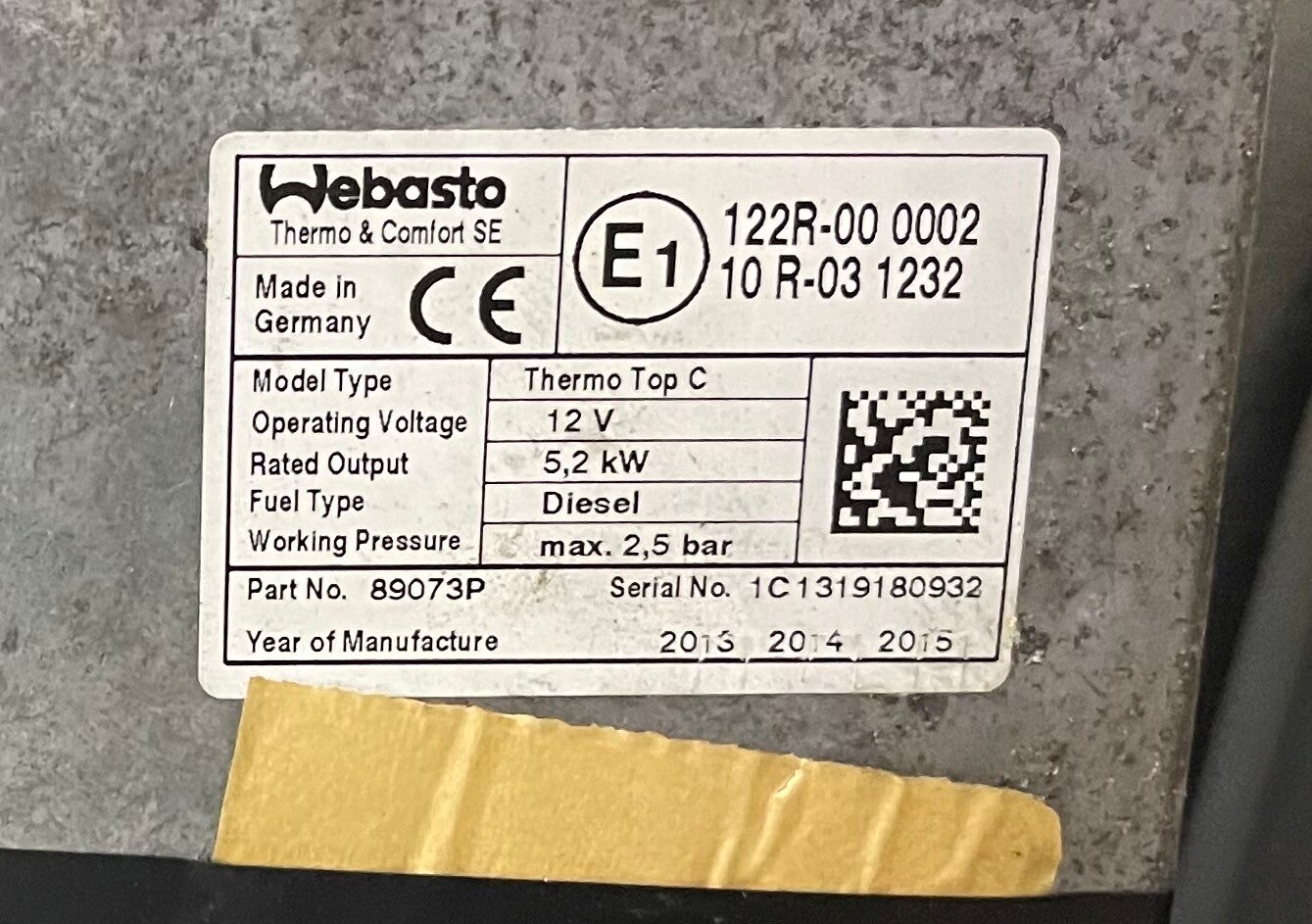

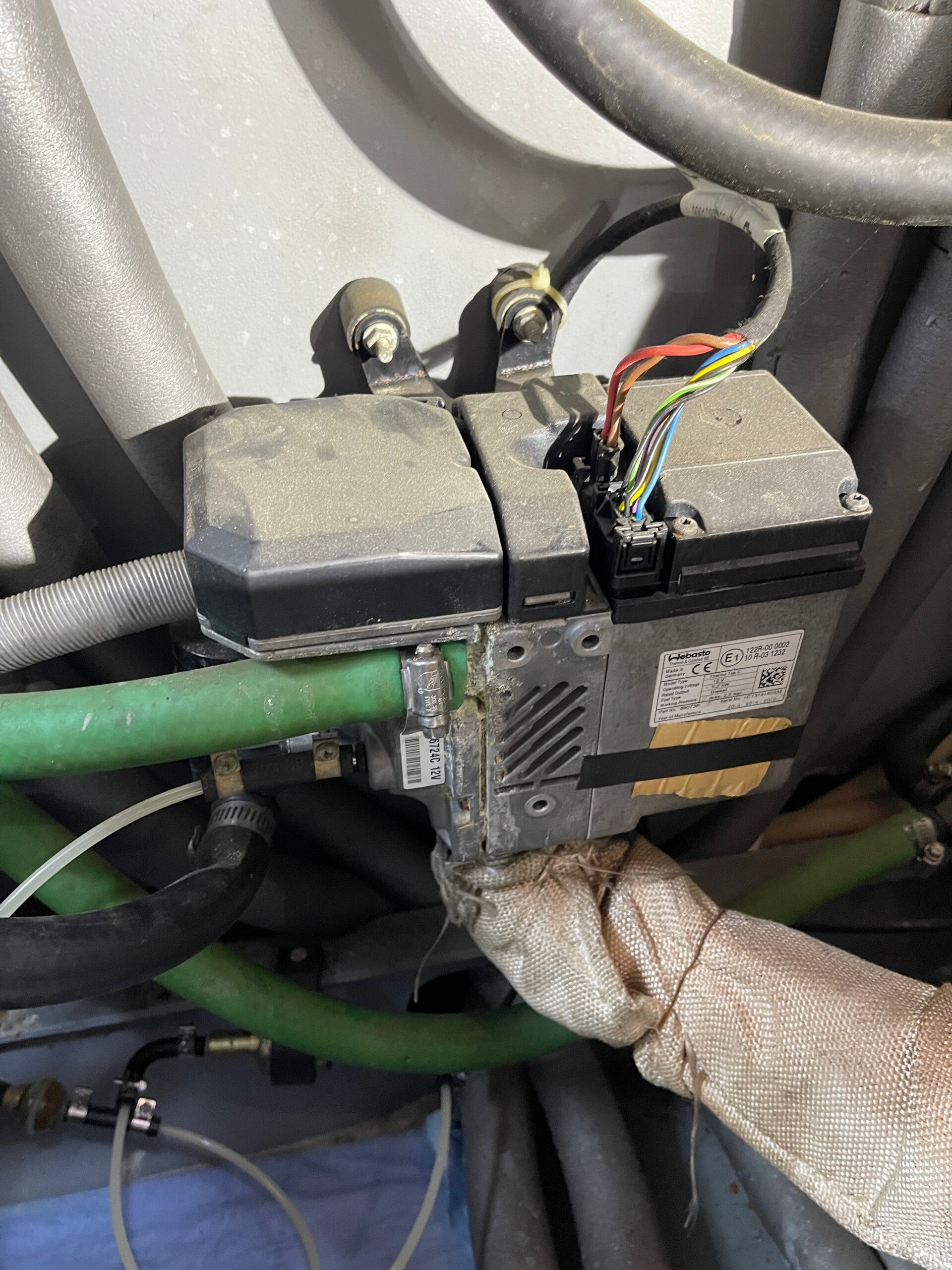

1 Stk Webasto Diesel-Heizung
Spezifikation
25m PUR-Kabel 3x2.5mm2
95A Lichtmaschine
Victron MultiPlus 12V-2000VA
Digital Multicontrol
Laderegler Victron MPPT
Lichtmaschine 95A am Schiffsmotor
AGM Wartungsfrei 12V/180AH
AGM Wartungsfrei 12V/140AH
AGM Wartungsfrei 12V/180AH
Wo plaziert
Hinter dem Aussenfahrstand
Am Schiffsmotor / Technikraum
Maschinenraum / Seite Steuerbord
Auf dem Kabinendach
Technikraum am Motor
Technikraum in der grossen Kunstoffbox
Technikraum in der grossen Kunstoffbox
Im Bugzimmer unter dem Bett vorne, beim Technikraum
Sanitäranlagen
Anlage
Toilette

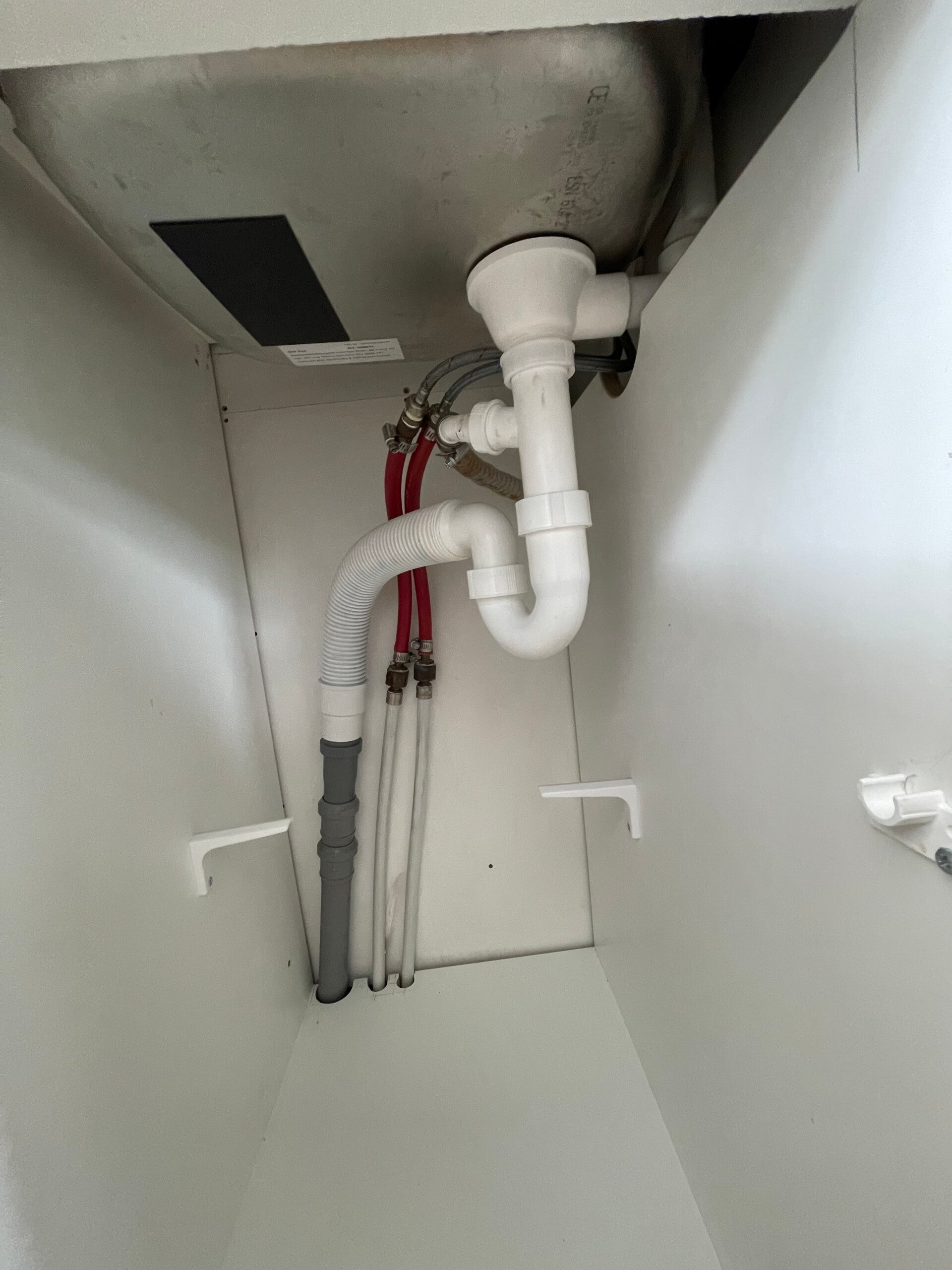

Waschbecken
Dusche
Spiegelschrank
Waschmaschine
Spezifikation
Sanibroyer Luxe
Modell Kuhnle
Modell Kuhnle
Model Kuhnle

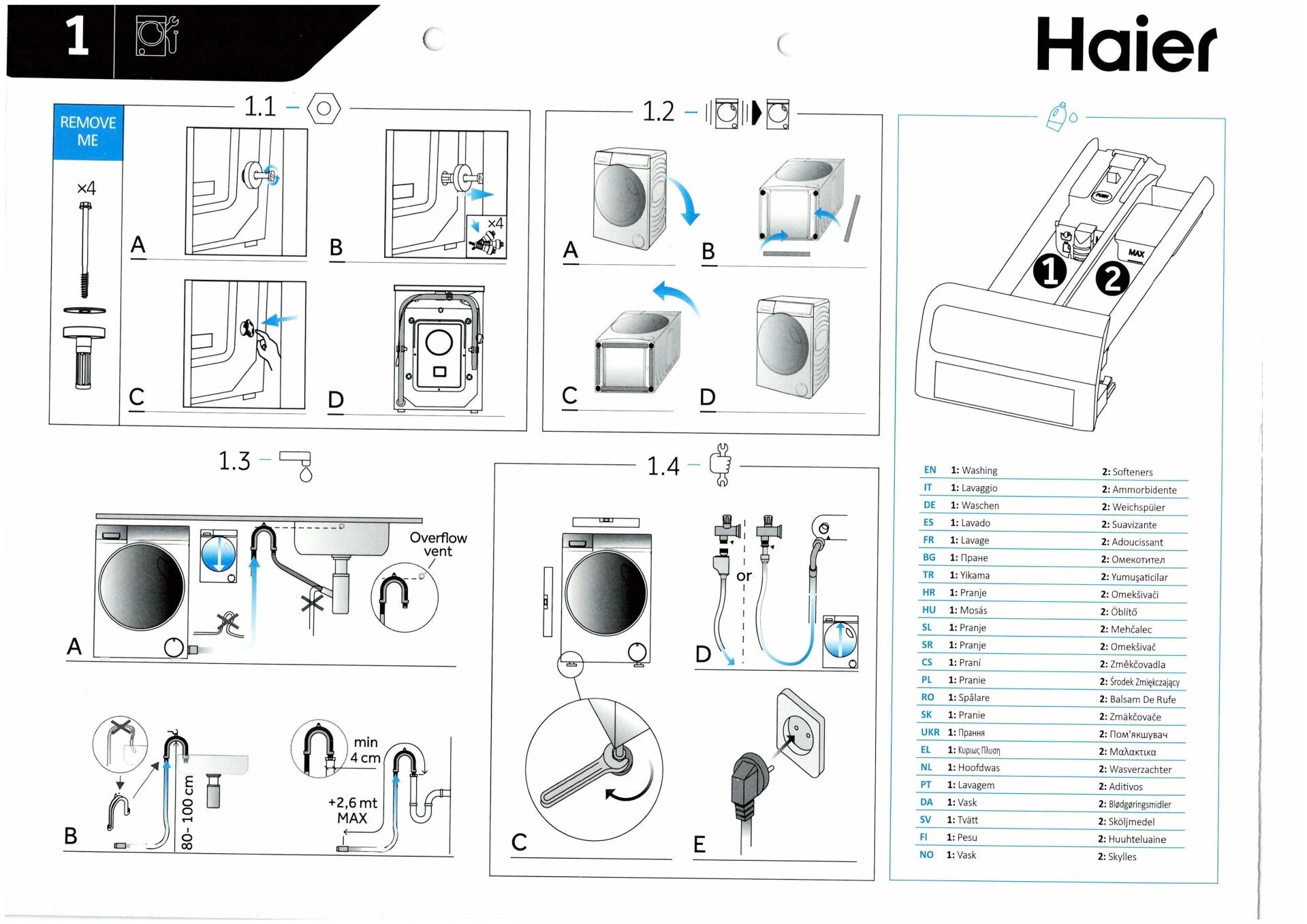

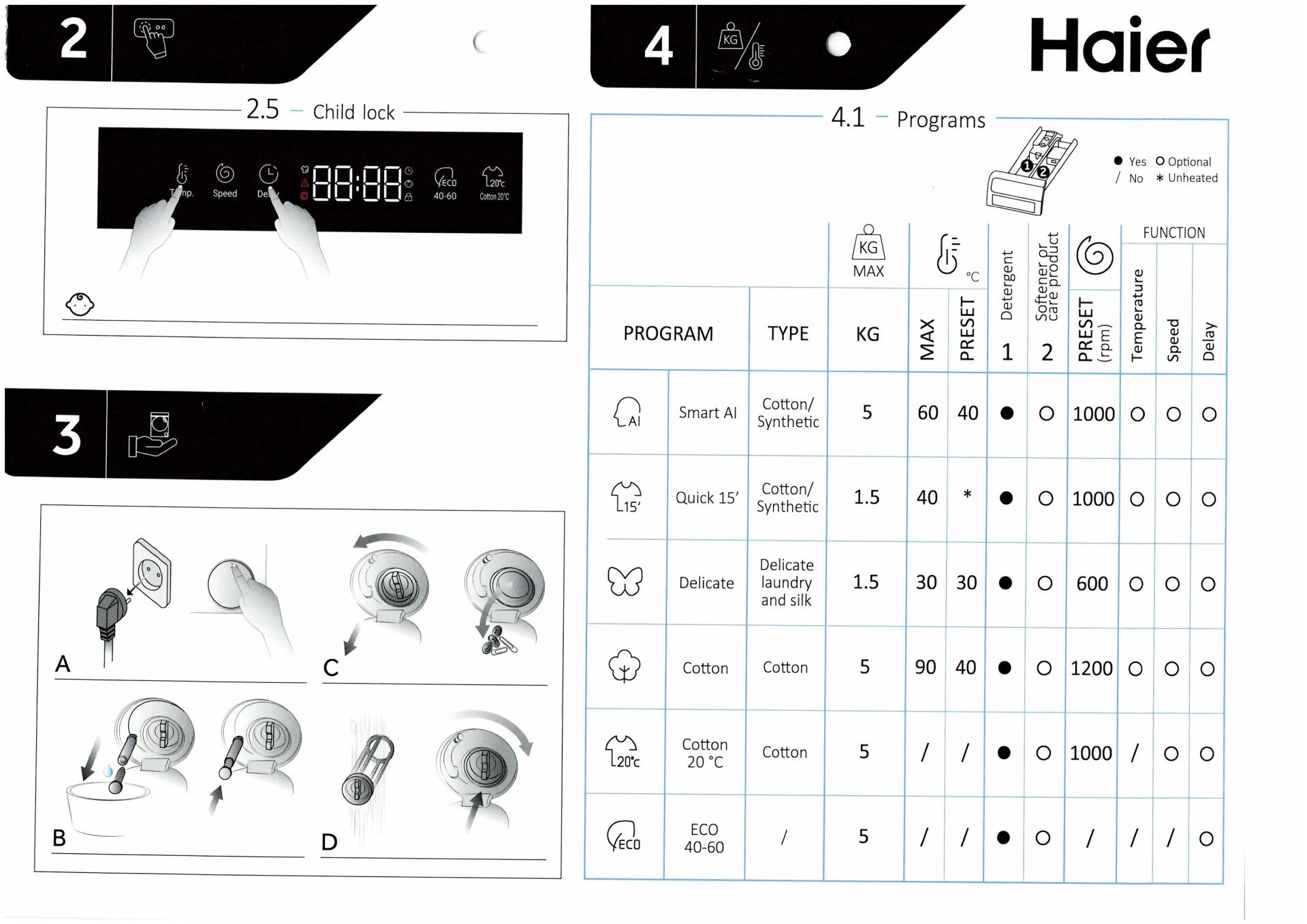

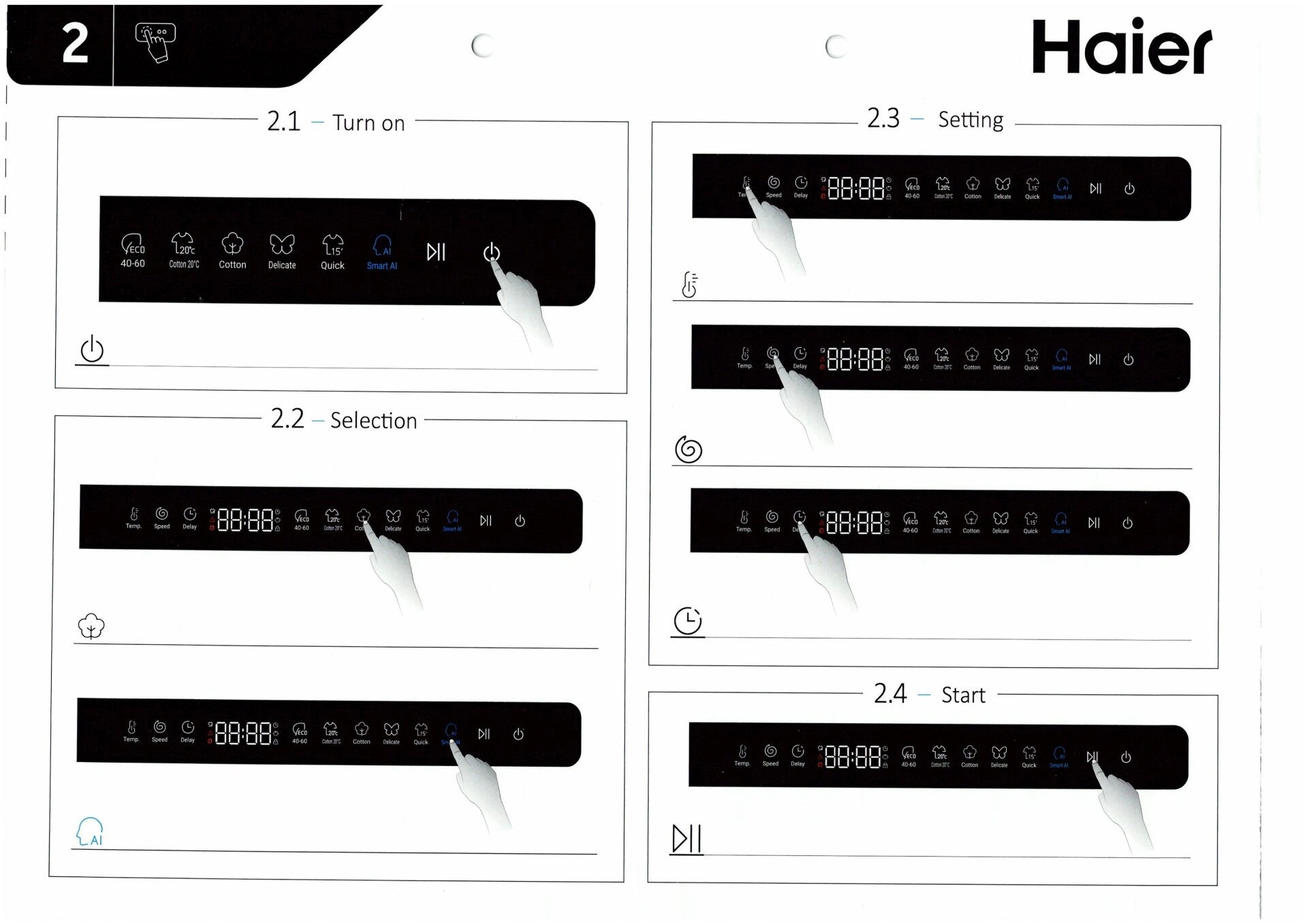

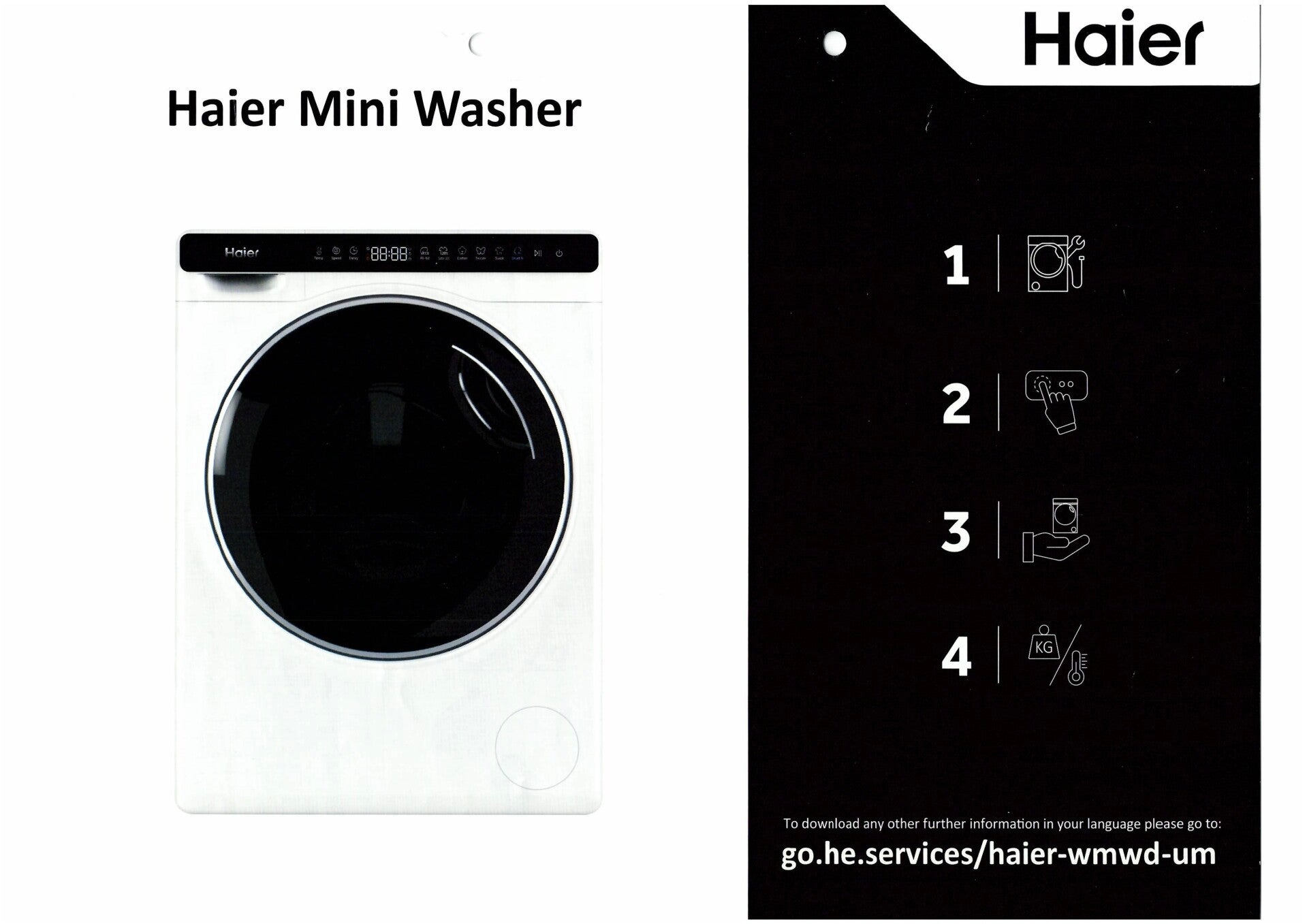

Haier Mini Washer
Wo plaziert
In der Nasszelle Heck
In der Nasszelle Bug und Heck
In der Nasszelle Heck
In der Nasszelle Bug und Heck
In der Nasszelle Bug
Anlagen und Kreisläufe
Anlage

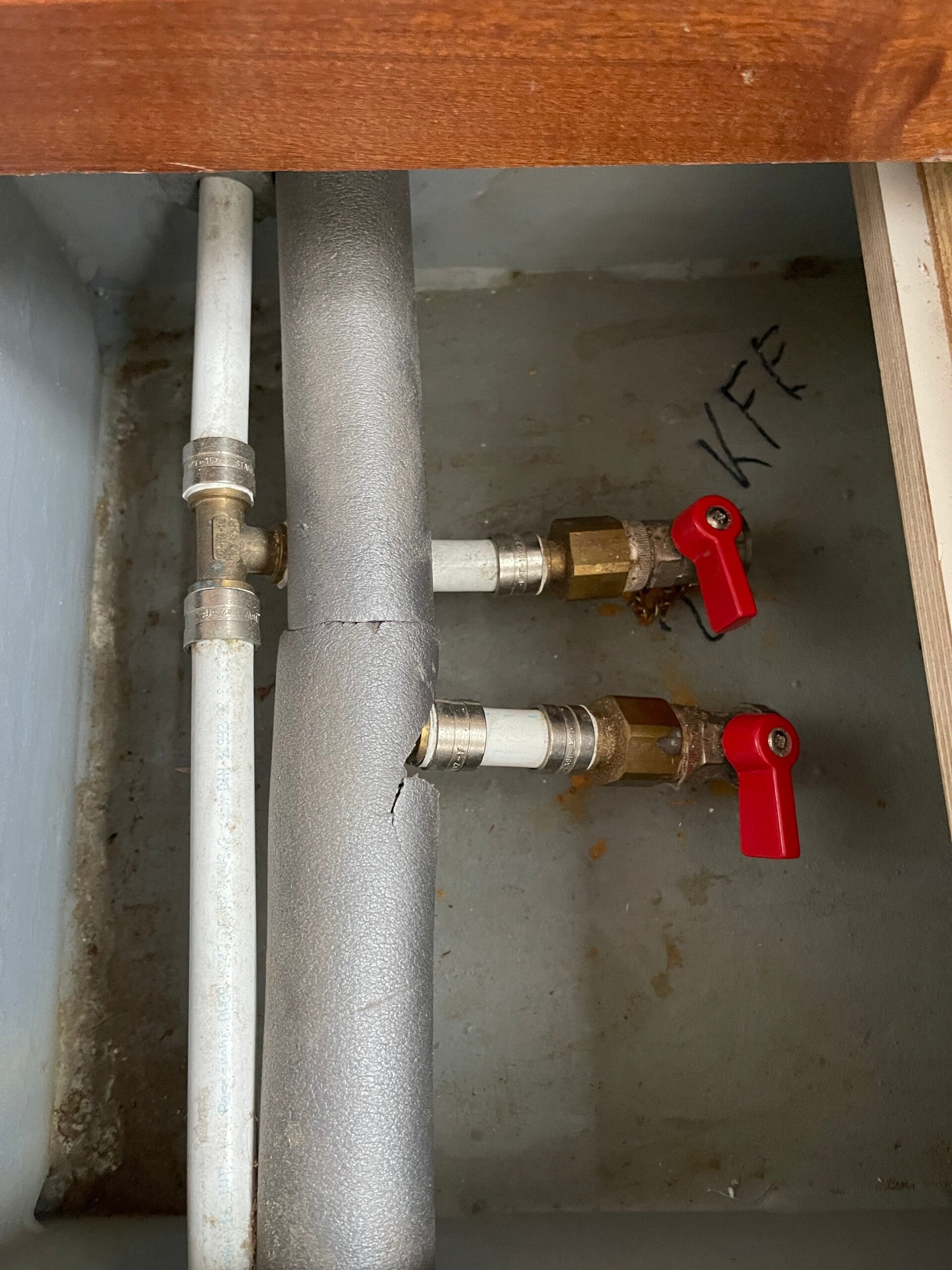

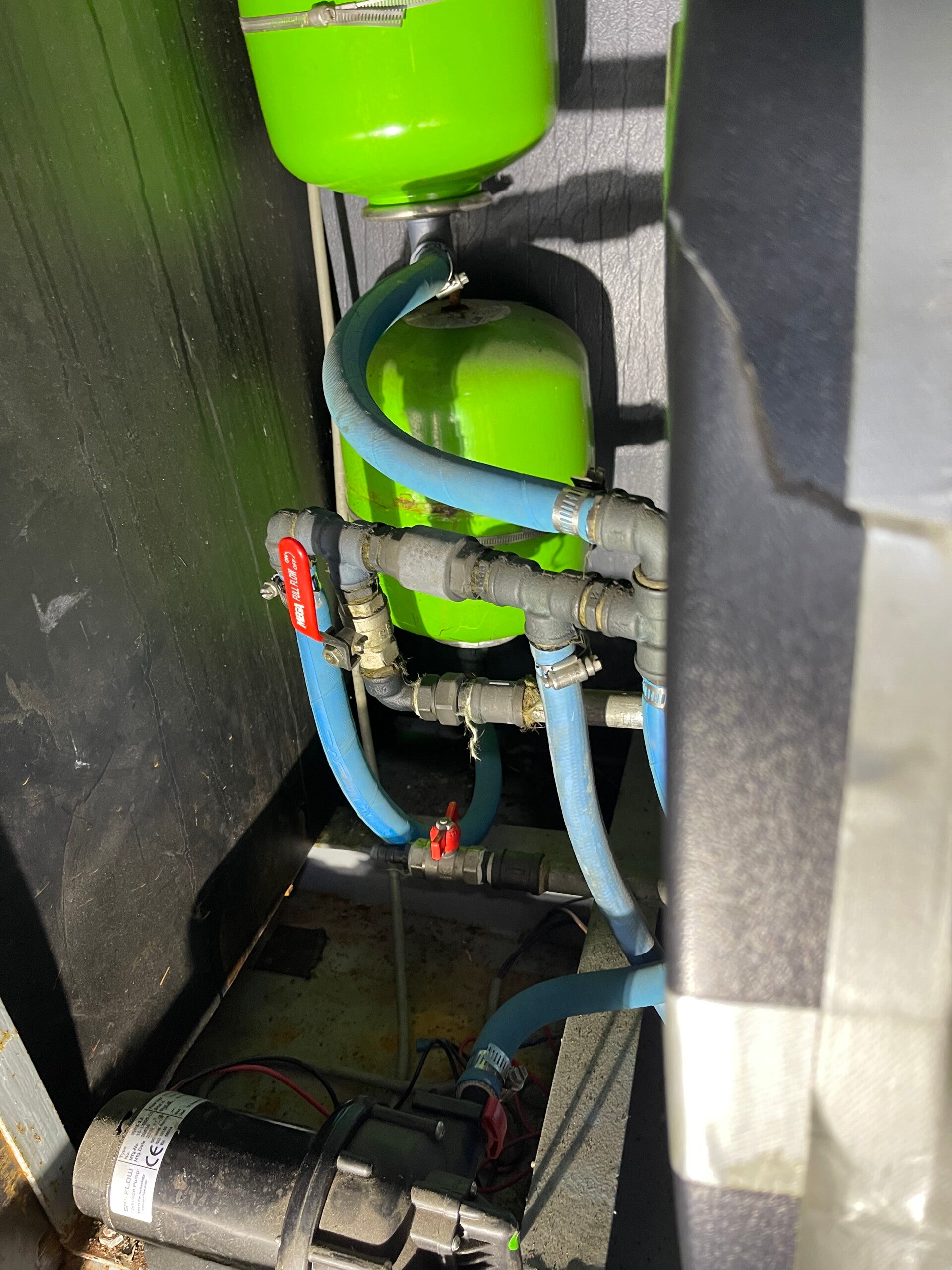

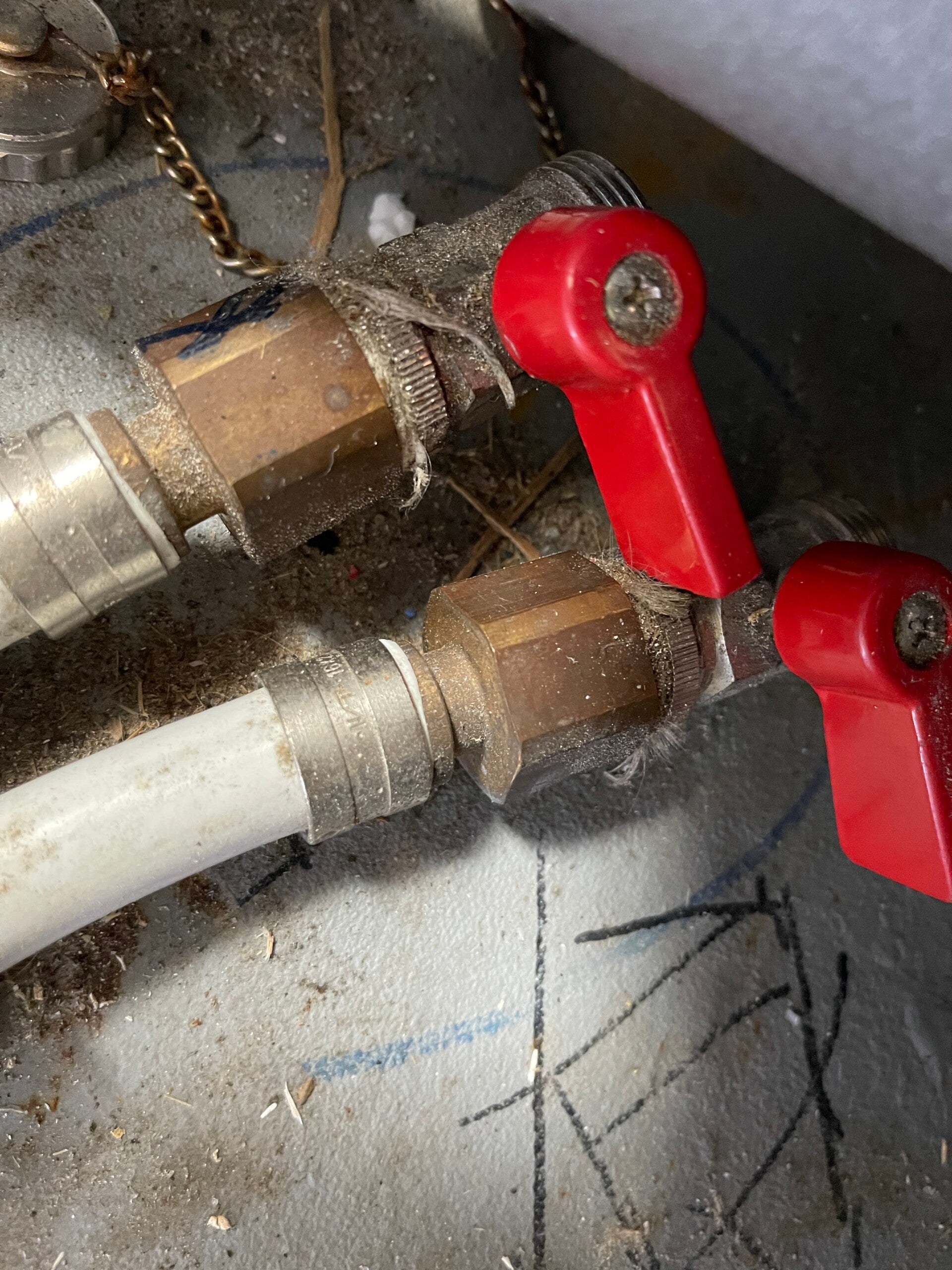

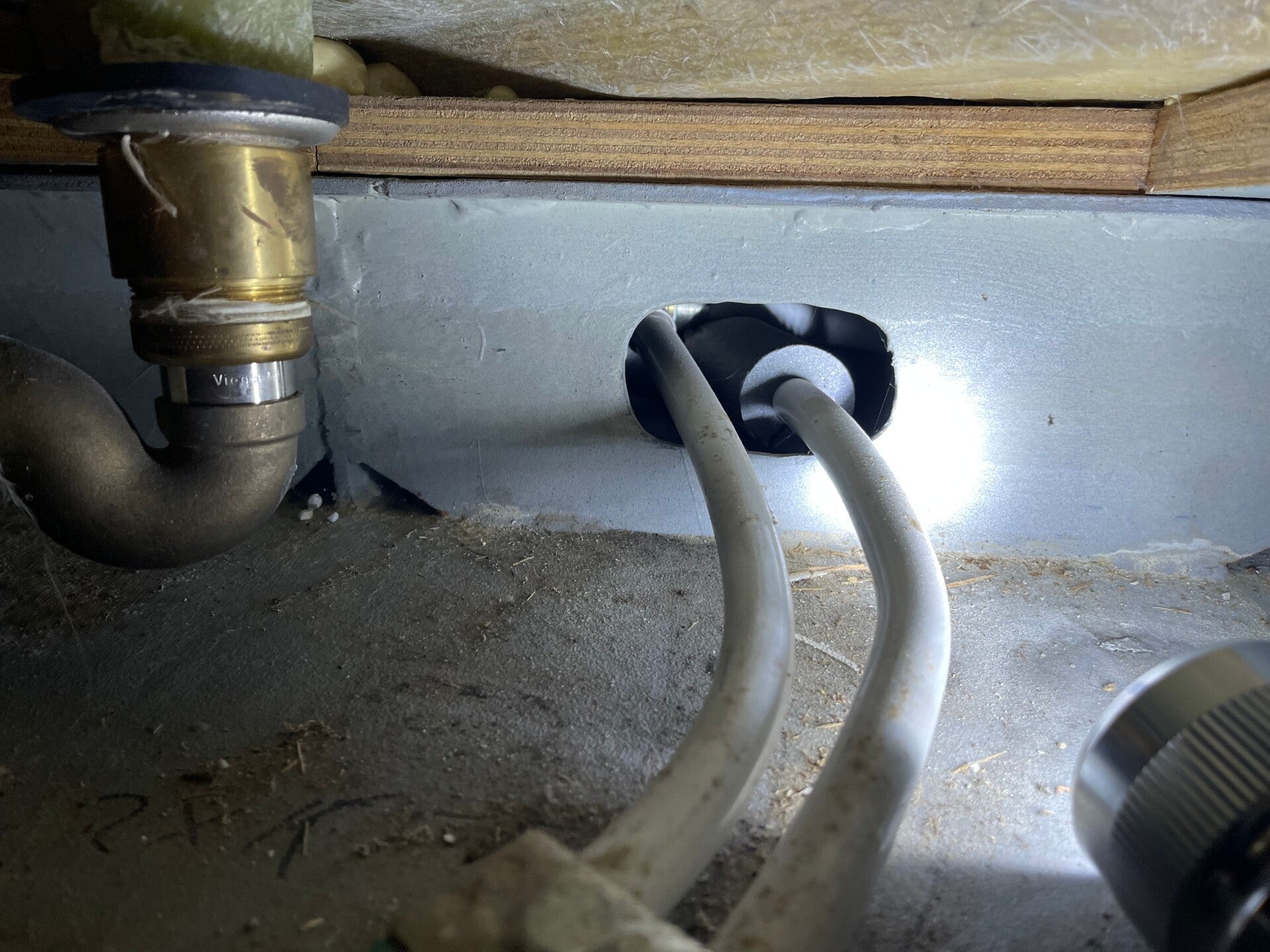

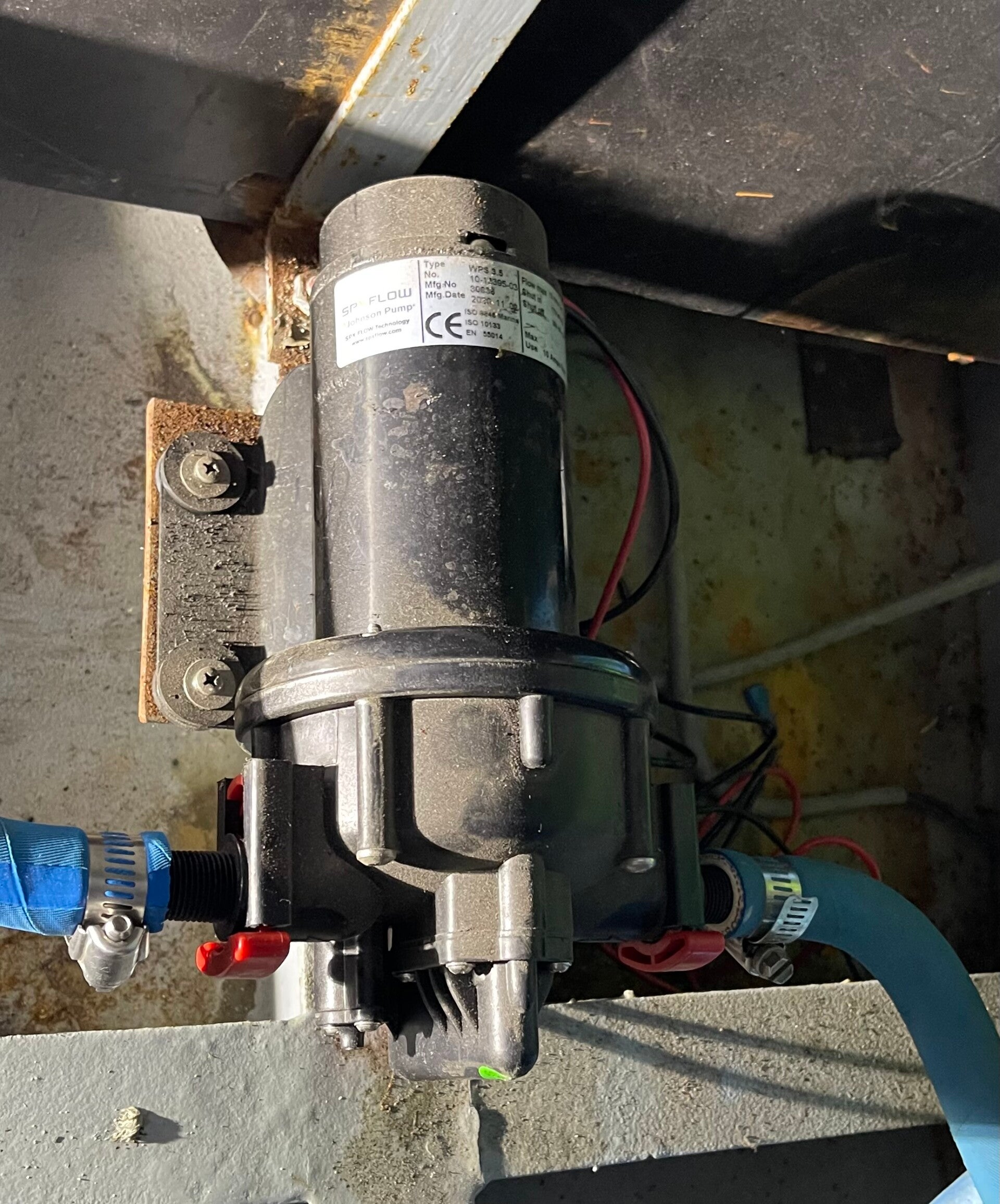

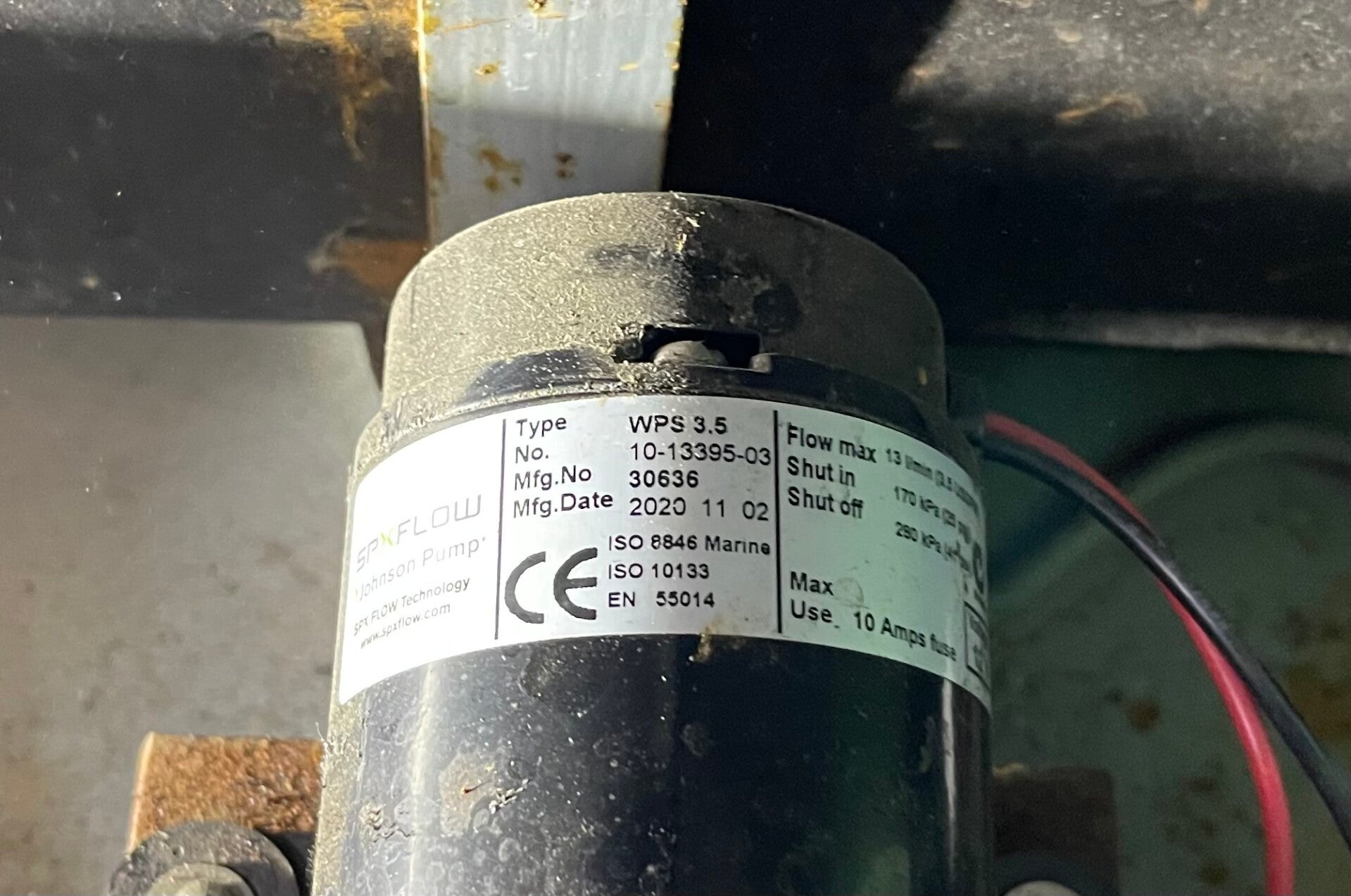

Frischwassersystem
Frischwassertank
Einfüllstutzen
Spezifikation
Schematische Darstellung
Kunststoff ca.1100L
Schraubdeckel Metall
Wo plaziert
Siehe Bild / Ganzes Boot
Links&rechts im Rumpf mit je 4 Kammern
Backbord neben Steuerhaus
Anlage
Grauwassersystem

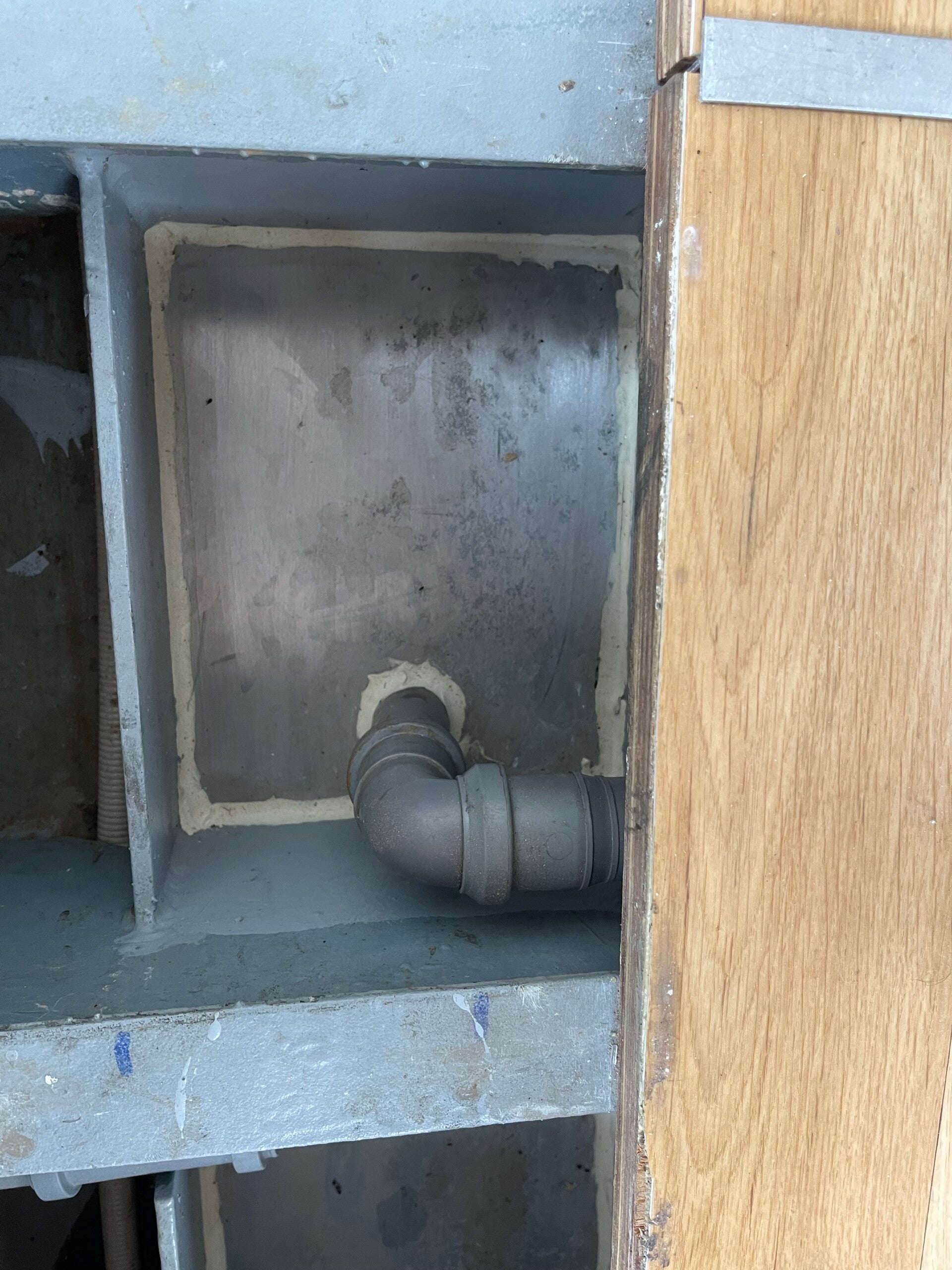

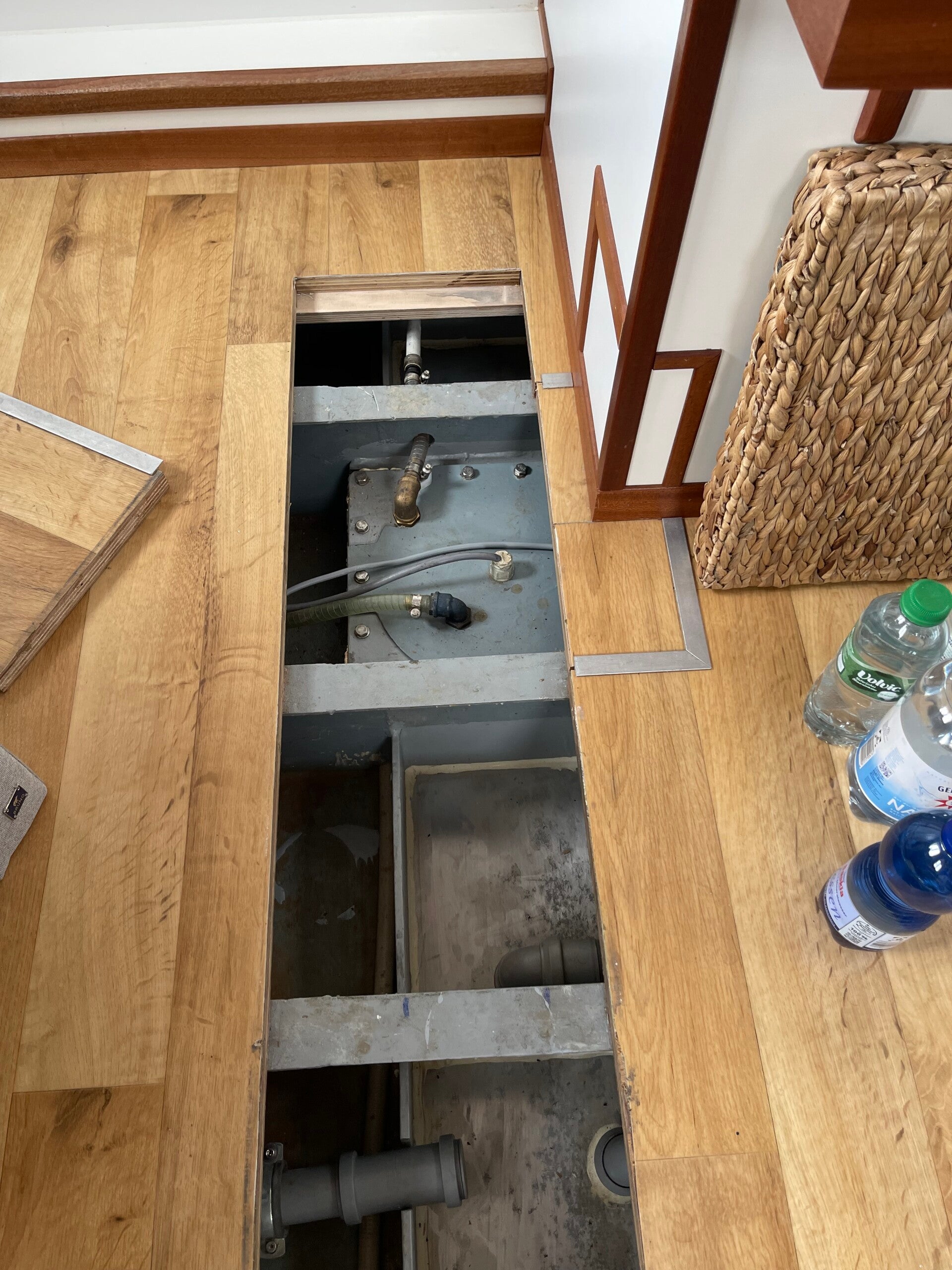

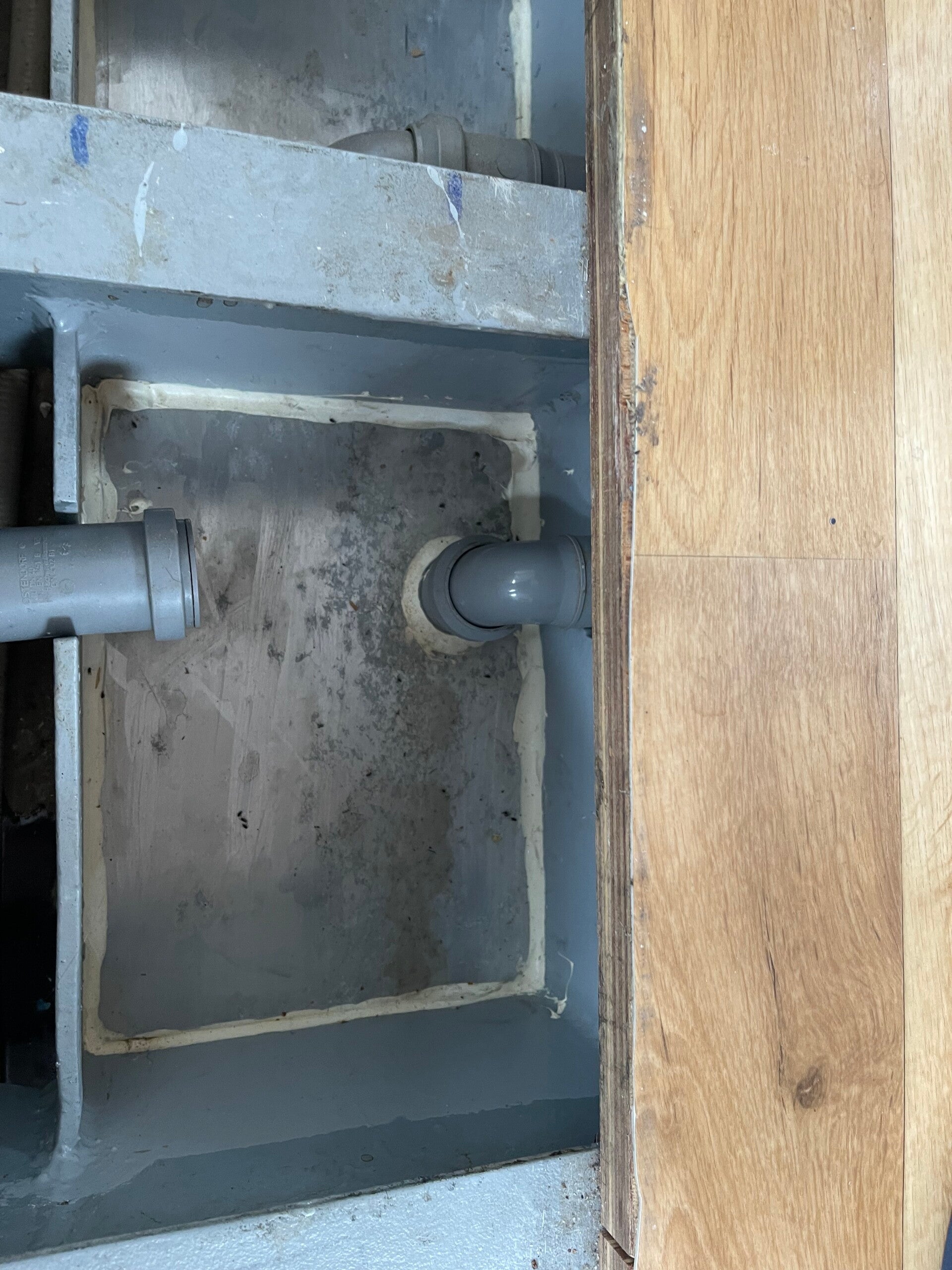

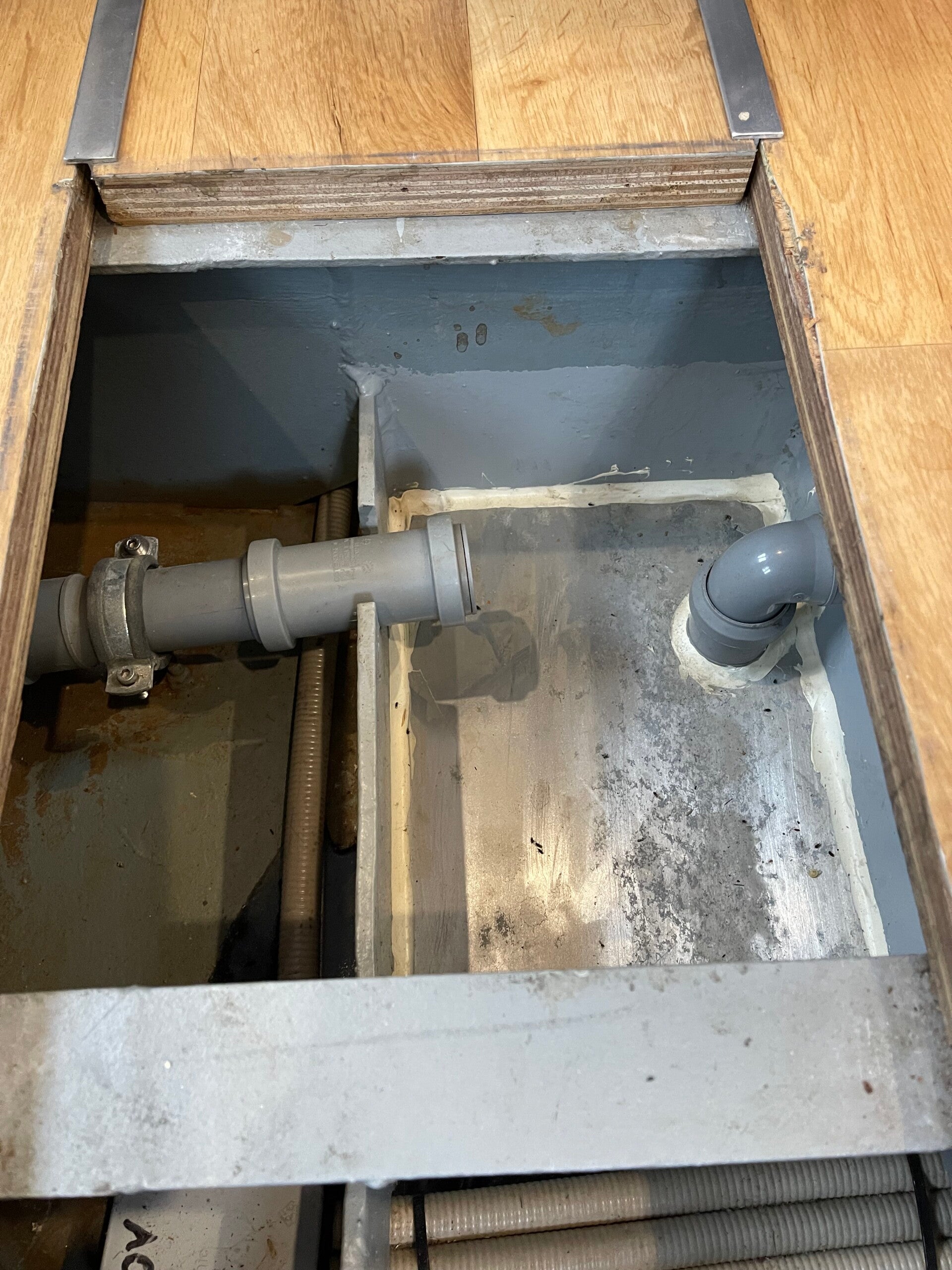

Zentralbilge

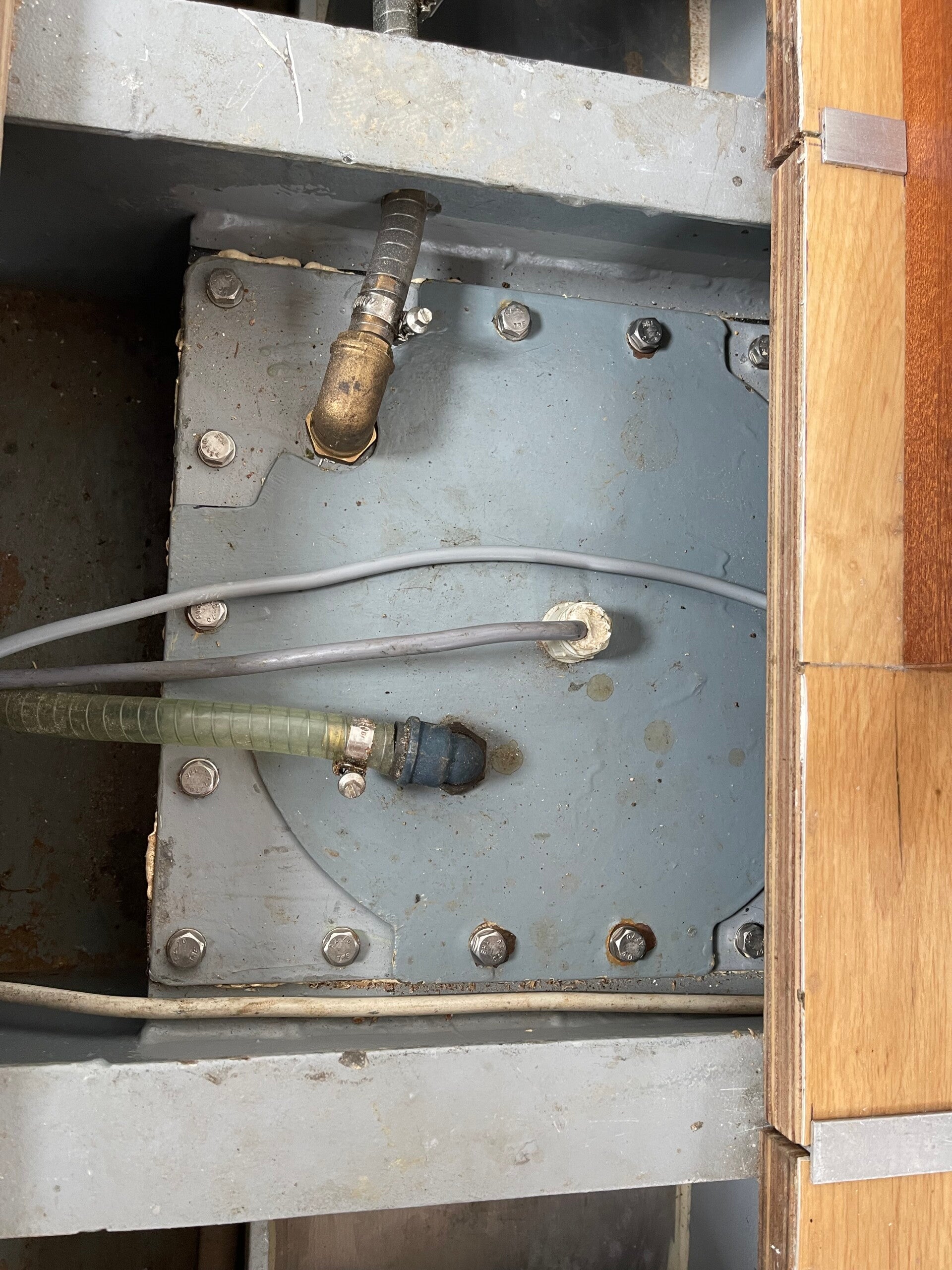

Abwassertank
Absaugstuzen
Aktivkohlenfilter
Spezifikation
Alle Abwässer fliessen in die Zentralbilge
s.Foto mit der Schnittzeichnung
PE-8mm ca. 1200L Fassungsvermögen
Aktivkohle zur Geruchsminderung bei der Tankendlüftung
Wo platziert
Bodenluke-,Deckel im Heckzimmer
Bodenluke im Heckzimmer
Technikraum Quer an der Heckwand
Stutzen neben Salon Backbord
Im Salon-Eckbank Backbordseitig
